(09-56) - LUBRICATION CIRCUIT - ARM - SHORT (3.00 M)

Запчасти Case CX800B (09-56) - LUBRICATION CIRCUIT - ARM - SHORT (3.00 M) (09) - CHASSIS

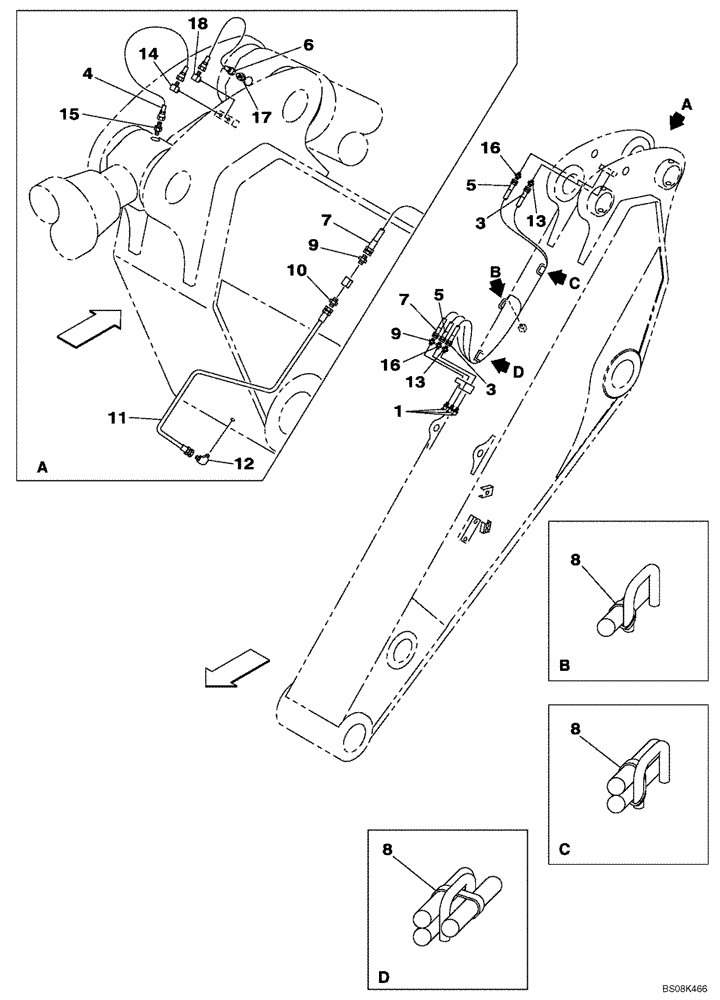

Схема запчастей Case CX800B - (09-56) - LUBRICATION CIRCUIT - ARM - SHORT (3.00 M) (09) - CHASSIS
8
1
15
14
9
13
8
7
13
6
11
5
5
16
9
10
18
12
17
7
4
8
16
3
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153631A1

LUBE NIPPLE,1/8"-27 NPT

1шт.

3

KHJ2061

HOSE

1700 mm, Replaces KHJ2060

1шт.

4

KHJ2246

HOSE

420 mm, Replaces KHJ2190

1шт.

5

KHJ2061

HOSE

1700 mm, Replaces KHJ2060

1шт.

6

KHJ2049

HOSE

900 mm

1шт.

7

KHJ2051

HOSE

1050 mm

1шт.

8

150067A1

MOUNTING CLIP

150 mm

3шт.

9

KRJ4050

ADAPTER

2шт.

10

152599A1

MULTIPOLE CONNECTOR

1шт.

11

KUV10950Y2

HYD TUBE

PIPE, ASSY.

1шт.

12

152627A1

ELBOW

1шт.

13

KRJ4050

ADAPTER

2шт.

14

KUV11210

ADAPTER

1шт.

15

153603A1

ADAPTER

1шт.

16

KRJ4050

ADAPTER

2шт.

17

153603A1

ADAPTER

1шт.

18

KUV11210

ADAPTER

1шт.
