(09-52) - LUBRICATION CIRCUIT - BOOM - SHORT (7.25 M)

Запчасти Case CX800B (09-52) - LUBRICATION CIRCUIT - BOOM - SHORT (7.25 M) (09) - CHASSIS

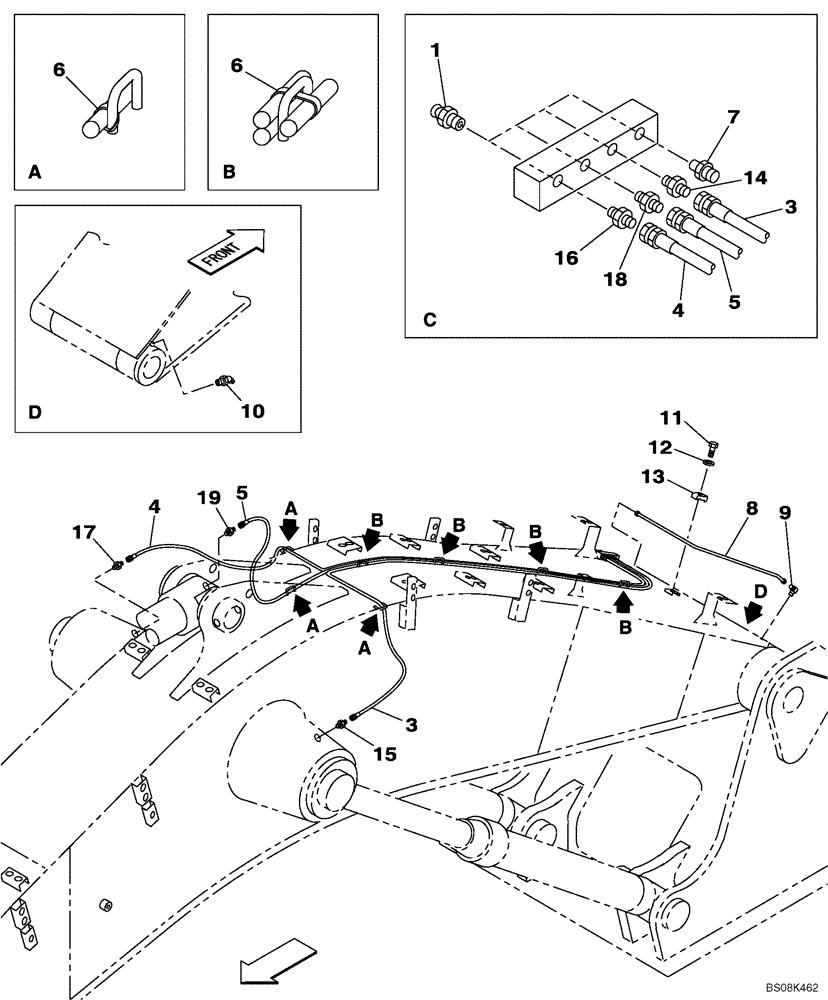

Схема запчастей Case CX800B - (09-52) - LUBRICATION CIRCUIT - BOOM - SHORT (7.25 M) (09) - CHASSIS
16
18
13
4
10
9
5
7
3
17
4
6
14
3
1
19
6
12
8
11
15
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

4шт.

3

KHJ21030

HOSE

4600 mm

1шт.

4

KHJ21030

HOSE

4600 mm

1шт.

5

KHJ13250

HYDRAULIC HOSE

4400 mm

1шт.

6

150067A1

MOUNTING CLIP

150 mm

7шт.

7

152599A1

MULTIPOLE CONNECTOR

1шт.

8

KUV0121

TUBE ASSY.,6 mm ID x 8 mm OD

1шт.

9

152627A1

ELBOW

1шт.

10

153631A1

LUBE NIPPLE,1/8"-27 NPT

1шт.

11

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

M8 x 30

1шт.

12

153081A1

WASHER

1шт.

13

168377A1

CLAMP

1шт.

14

KRJ4050

ADAPTER

1шт.

15

153603A1

ADAPTER

1шт.

16

KRJ4050

ADAPTER

1шт.

17

153603A1

ADAPTER

1шт.

18

KRJ4050

ADAPTER

1шт.

19

153603A1

ADAPTER

1шт.
