Запчасти Case CX800B (09-50) - CAB AIR CONDITIONING - CONDENSER - RECEIVER-DRYER - COMPRESSOR (09) - CHASSIS

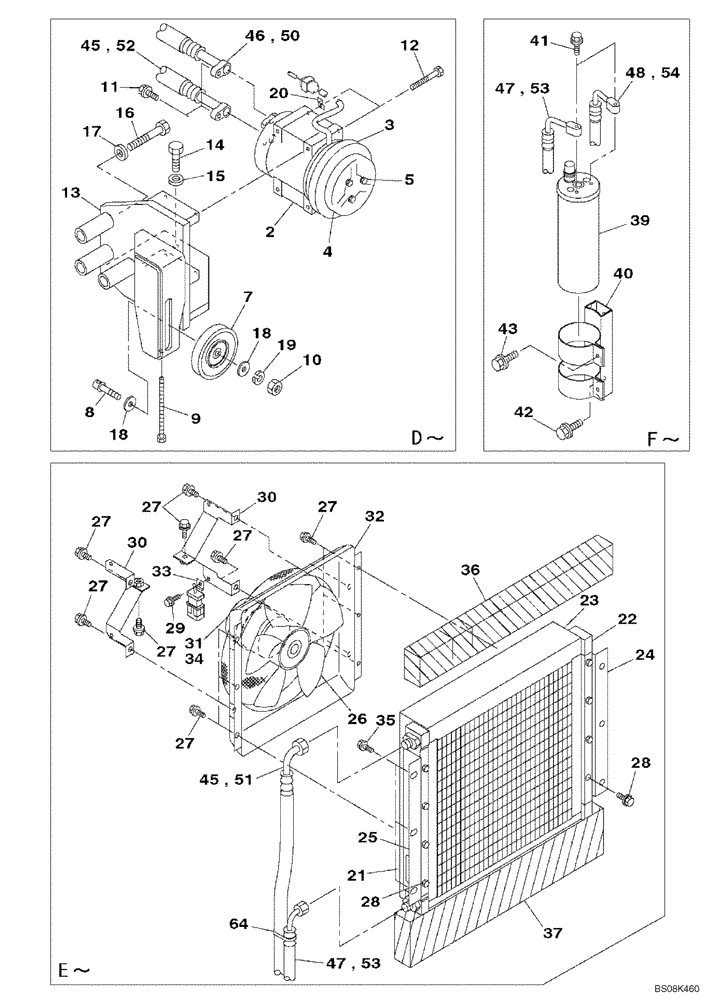

Схема запчастей Case CX800B - (09-50) - CAB AIR CONDITIONING - CONDENSER - RECEIVER-DRYER - COMPRESSOR (09) - CHASSIS
45
22
20
27
46
4
24
7
42
39
37
43
47
21
9
23
18
27
50
28
52
54
19
30
51
13
25
53
35
40
5
12
10
45
2
26
36
64
29
27
28
11
53
41
48
27
47
14
33
15
18
27
17
30
8
31
34
27
16
32
27
3

Артикул

Название

Примечание

Количество

2

KHR3197

COMPRESSOR

Incl. 3 - 5

1шт.

KHR3197R

REMAN-COMPRESSOR

CX800B Tier 3 (10/08-)

1шт.

KHR3197C

CORE-COMPRESSOR

Return Number

1шт.

3

KHR3198

CLUTCH

1шт.

4

KHR3974

PROTECTIVE COVER

1шт.

5

KHR3975

BOLT

3шт.

7

KHR11760

PULLEY

1шт.

8

157299A1

SHAFT

1шт.

9

159644A1

BOLT

1шт.

10

157292A1

NUT

M10 x 1.25

1шт.

11

162457A1

SPECIAL BOLT,Spcl

M8 x 25

2шт.

12

KAR0921

BOLT,Spcl

M8 x 90

4шт.

13

KWR0010

SUPPORT

1шт.

14

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

2шт.

15

150811A1

WASHER

W 12

2шт.

16

828-14110

BOLT,Hex, M14 x 2 x 110mm, Cl 10.9

3шт.

17

150418A1

WASHER

W M14

3шт.

19

892-11010

LOCK WASHER,M10

1шт.

20

158962A1

CLIP

1шт.

21

KHR2989

CONDENSER

See Figure 09-49

1шт.

22

KHR15300

CONDENSER

1шт.

23

KHR15310

SUPPORT

1шт.

24

KHR15320

SUPPORT

1шт.

25

KHR15330

SUPPORT

1шт.

26

KHR15340

FAN

1шт.

27

KHR15350

BOLT,Spcl

M6x16

12шт.

28

KHR15360

BOLT,Spcl

M6x50

8шт.

29

KHR15370

BOLT,Spcl

M5x12

1шт.

30

KHR15380

SUPPORT

2шт.

31

KHR15390

FOAM INSULATION

1шт.

32

KHR15400

COVER

1шт.

33

KHR15410

SUPPORT

1шт.

34

KHR15420

ELECTRIC MOTOR

1шт.

35

167182A1

BOLT,Sems, M8 x 25mm

M8 x 25

6шт.

36

KWR0012

SEAL

1шт.

37

KWR0013

SEAL

1шт.

39

KHR13590

RECEIVER-DRYER

1шт.

40

KHR13600

BRACKET

1шт.

41

162043A1

BOLT,Spcl, M6

M6x28

2шт.

42

167518A1

BOLT

M8x16

2шт.

43

159906A1

BOLT,Sems, Hex, M6 x 20mm, Spcl

M6x20

2шт.

45

KHR11940

HOSE

1шт.

46

KHR11950

HOSE

1шт.

47

KHR11960

HOSE

1шт.

48

KHR11970

HOSE

1шт.

49

KBR0664

PLASTIC-RUBBER TUBE

1шт.

50

166124A1

PLASTIC-RUBBER TUBE

1шт.

51

KHR3357

PLASTIC-RUBBER TUBE

1шт.

52

150774A1

PLASTIC-RUBBER TUBE

1шт.

53

150782A1

PLASTIC-RUBBER TUBE

1шт.

54

151557A1

PLASTIC-RUBBER TUBE

1шт.

64

150071A1

MOUNTING CLIP

8шт.

Выбрано товаров: 52
