(09-30) - OPERATORS COMPARTMENT - AIR SEAT - HAND CONTROL ARM, RIGHT

Запчасти Case CX800B (09-30) - OPERATORS COMPARTMENT - AIR SEAT - HAND CONTROL ARM, RIGHT (09) - CHASSIS

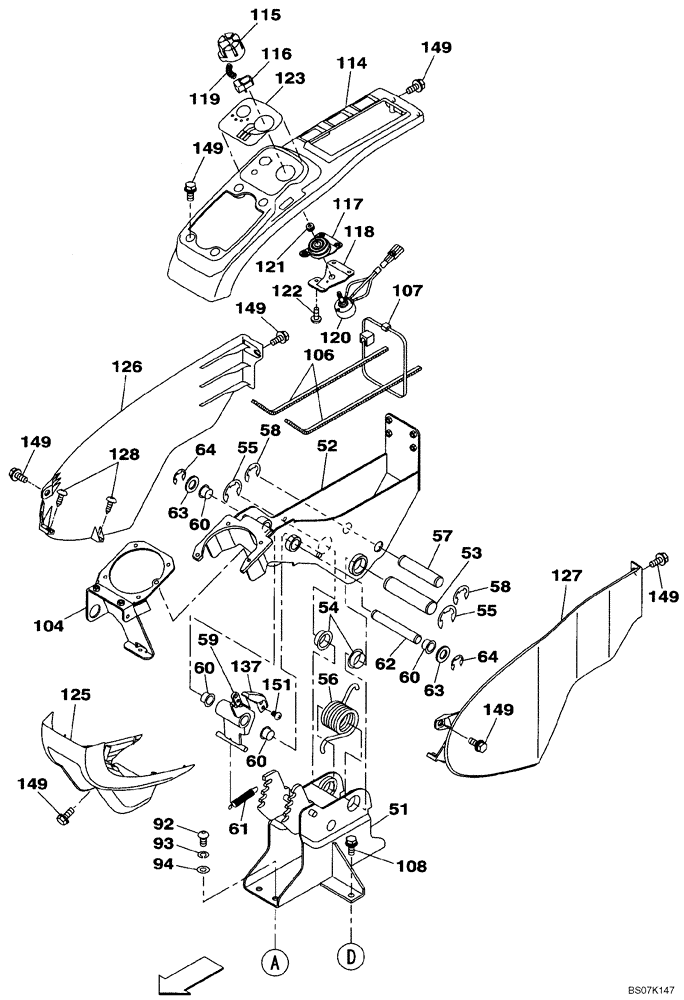

Схема запчастей Case CX800B - (09-30) - OPERATORS COMPARTMENT - AIR SEAT - HAND CONTROL ARM, RIGHT (09) - CHASSIS
55
60
94
55
62
93
64
149
149
115
59
52
127
107
56
106
121
61
51
104
149
64
149
149
54
116
149
60
60
114
53
120
60
108
126
117
125
92
63
58
58
57
118
119
128
149
63
137
123
122
151
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

51

KHN13181

SCREW

1шт.

52

KHN13191

SUPPORT ASSY.

1шт.

53

KHN10740

PIN

1шт.

54

KHN2261

BUSHING

2шт.

55

KHN2272

LOCKING RING

2шт.

56

KHN13231

SPRING

1шт.

57

KHN13210

PIN

1шт.

58

KHN2397

LOCKING RING

2шт.

59

KHN13201

TRIGGER

1шт.

60

KHN2249

BUSHING

4шт.

61

KHN13240

SPRING

1шт.

62

KHN13220

PIN

1шт.

63

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

64

KHN2270

LOCKING RING

2шт.

92

KHJ1632

BOLT,Hex Skt Hd

8шт.

93

892-11010

LOCK WASHER,M10

8шт.

94

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

8шт.

104

KHN14871

BRACKET

R

1шт.

106

KHN17060

GUARD

290 mm

2шт.

107

KHN17050

CLIP

6шт.

108

166346A1

BOLT,Sems, M10

2шт.

114

KHN12230

PADDING

1шт.

115

KHN15100

BUTTON

1шт.

116

KHN15110

BUTTON

1шт.

117

KHN15120

ELEC SUPPORT PLATE

1шт.

118

KHN15130

BRACKET

1шт.

119

KHN15140

SPRING

1шт.

120

KHR2751

SWITCH

THROTTLE VOLUME

1шт.

121

KHR2741

PACKING

1шт.

122

KHR2737

SELF-TAP SCREW

3шт.

123

KHN14071

DECAL

1шт.

125

KHN12270

PADDING

1шт.

126

KHN12310

PADDING

1шт.

127

KHN12330

PADDING

1шт.

128

KHR2737

SELF-TAP SCREW

4шт.

137

KHN12360

LEVER

1шт.

149

KHN2132

BOLT,Hex Flg Hd, M6 x 16

18шт.

151

162068A1

SCREW

4шт.
