(09-19) - CAB GUARD - WINDSHIELD, UPPER AND LOWER

Запчасти Case CX800B (09-19) - CAB GUARD - WINDSHIELD, UPPER AND LOWER (09) - CHASSIS

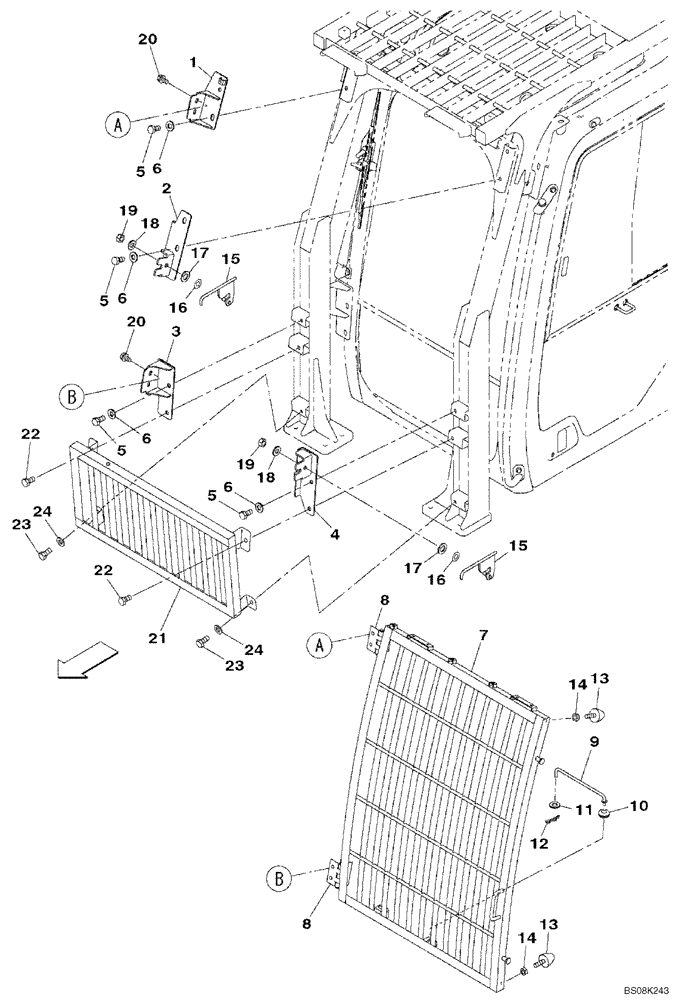

Схема запчастей Case CX800B - (09-19) - CAB GUARD - WINDSHIELD, UPPER AND LOWER (09) - CHASSIS
19
8
9
17
22
21
2
6
5
23
13
13
14
16
1
22
10
4
15
18
23
5
15
7
5
5
17
19
24
11
12
6
8
6
20
3
14
16
6
18
20
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN21360

SUPPORT

1шт.

2

KHN21370

SUPPORT

1шт.

3

KHN16950

BRACKET

1шт.

4

KHN16960

BRACKET

1шт.

5

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

6шт.

6

KHN0296

WASHER

6шт.

7

KHN19960

STONEGUARD

Incl. 10, GUARD, Replaces KHN16871

1шт.

8

KHN16890

HINGE

2шт.

9

KHN19980

STAY

STAY, Replaces KHN16910

1шт.

10

KHN16920

GROMMET

1шт.

11

182-010SR

WASHER

1шт.

12

153181A1

COTTER PIN

1шт.

13

151108A1

STOP

2шт.

14

KBH0446

NUT

M10x1.25

2шт.

15

KHN16970

LEVER

2шт.

16

896-11016

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

17

157560A1

WAVE WASHER

2шт.

18

KHN0296

WASHER

2шт.

19

162R012VR

NUT

M12

2шт.

20

166351A1

BOLT,Sems, M10 x 20mm

M10x20

4шт.

21

KHN19970

STONEGUARD

GUARD, Replaces KHN16880

1шт.

22

105R012Y030R

BOLT

M12x30

2шт.

23

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

2шт.

24

KHN0296

WASHER

2шт.
