Запчасти Case CX800B (09-10) - CATWALK (09) - CHASSIS

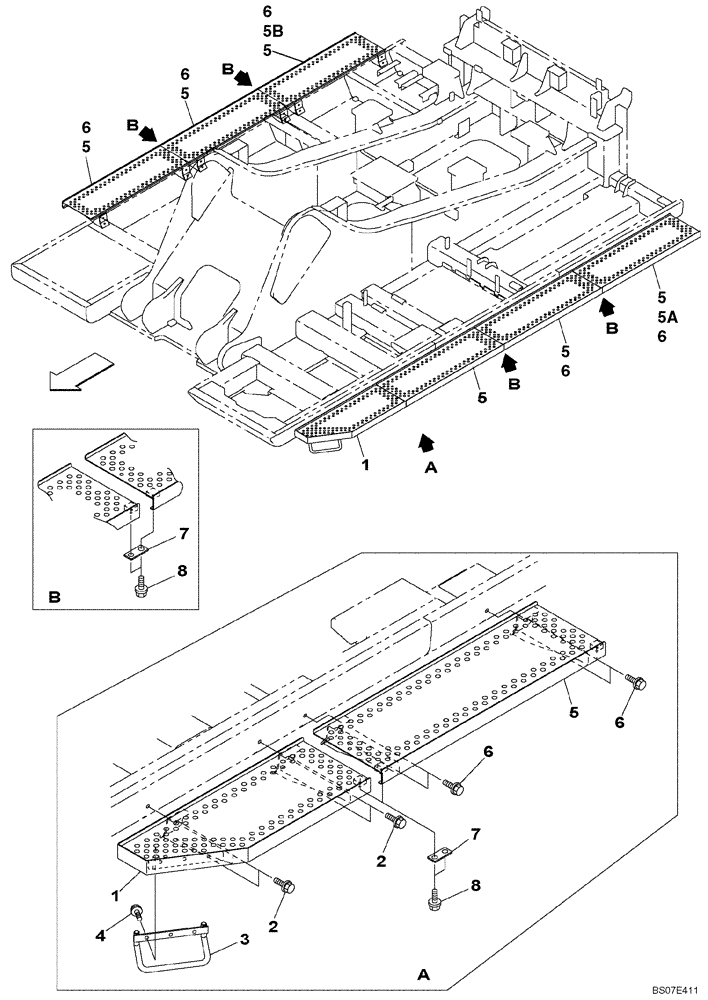

Схема запчастей Case CX800B - (09-10) - CATWALK (09) - CHASSIS
5
7
5a
6
2
2
7
8
5
5b
5
5
6
6
6
1
6
5
6
8
6
5
5
1
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUB10201

WALKWAY

CATWALK WALKWAY

1шт.

2

166352A1

BOLT

M12 x 30

4шт.

3

KUB10220B1

STEP

Handle, Grab

1шт.

4

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

3шт.

5

KUB10210

WALKWAY

CATWALK Shown

4-6шт.

5a

KUB10580

WALKWAY

CATWALK Not Shown

1шт.

5b

KUB10590

WALKWAY

CATWALK Not Shown

1шт.

6

166352A1

BOLT

M12 x 30

24шт.

7

KUB0153

PLATE

5шт.

8

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

10шт.
