(08-13) - HYDRAULIC CIRCUIT - ARM CYLINDER - BOOM (7.25 M) - (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX800B (08-13) - HYDRAULIC CIRCUIT - ARM CYLINDER - BOOM (7.25 M) - (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

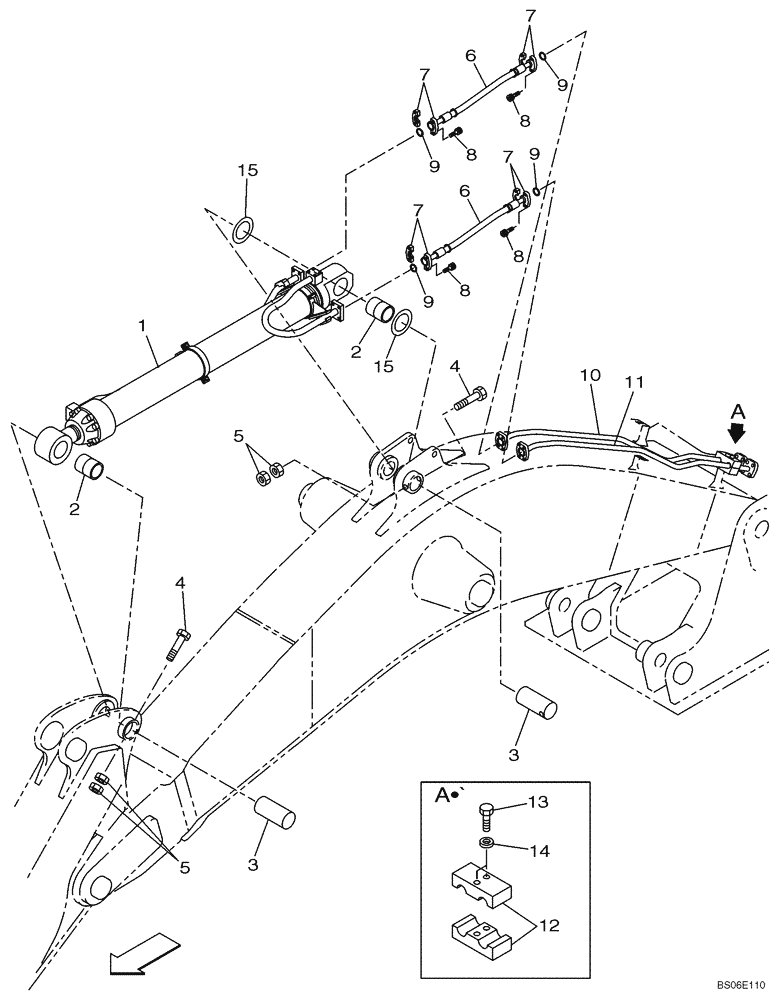

Схема запчастей Case CX800B - (08-13) - HYDRAULIC CIRCUIT - ARM CYLINDER - BOOM (7.25 M) - (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
5
11
7
3
3
5
9
4
8
4
9
7
2
9
14
7
6
10
15
7
8
8
2
3
9
12
6
15
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUV10050

HYDRAULIC CYLINDER

Arm; Incl. 2; See Figure 08-73

1шт.

2

KUV0037

BUSHING

2шт.

3

KUV0025

PIN

2шт.

4

132R030W260N

BOLT,M30 x 2 x 260mm

M30 x 2 x 260

2шт.

5

829-13430

NUT,M30 x 1.5, Cl 10

4шт.

6

KUV0051

HYDRAULIC HOSE,38.10 mm ID x 1550.00 mm

2шт.

7

KTJ0169

FLANGE

8шт.

8

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

16шт.

9

168211A1

O-RING

4шт.

10

KUV0332

HYD TUBE

1шт.

11

KUV0333

HYD TUBE

1шт.

12

KUV0175

CLAMP BRACKET

2шт.

13

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

2шт.

14

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W 16

2шт.

15

KHV0287

SHIM

1шт.
