(08-11) - HYDRAULIC CIRCUIT - BOOM CYLINDER (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX800B (08-11) - HYDRAULIC CIRCUIT - BOOM CYLINDER (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

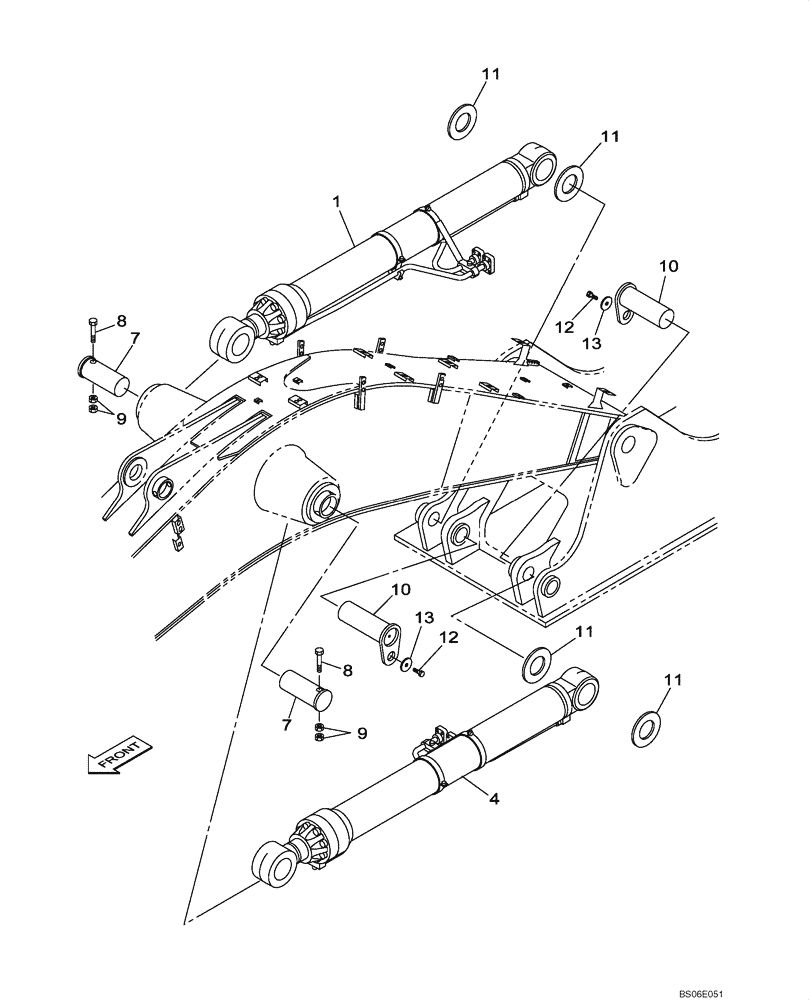

Схема запчастей Case CX800B - (08-11) - HYDRAULIC CIRCUIT - BOOM CYLINDER (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
11
9
11
11
10
12
7
12
10
1
4
8
7
13
8
9
13
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUV10010

HYDRAULIC CYLINDER

Boom, Right Hand; See Figure 08-70

1шт.

4

KUV10020

HYDRAULIC CYLINDER

Boom, Left Hand; See Figure 08-71

1шт.

7

KUV0026

PIN

2шт.

8

132R030W260N

BOLT,M30 x 2 x 260mm

M30 x 2 x 260; Was a 240 Length Bolt

2шт.

9

829-13430

NUT,M30 x 1.5, Cl 10

4шт.

10

KUV10200

PIN

2шт.

11

KHV0287

SHIM

1шт.

12

102R020Y035R

BOLT

M20 x 35

2шт.

13

KWV0090

SPACER

2шт.
