(08-11) - HYDRAULICS - ARM CYLINDER LINE - BOOM (7.70 M) (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX700B (08-11) - HYDRAULICS - ARM CYLINDER LINE - BOOM (7.70 M) (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

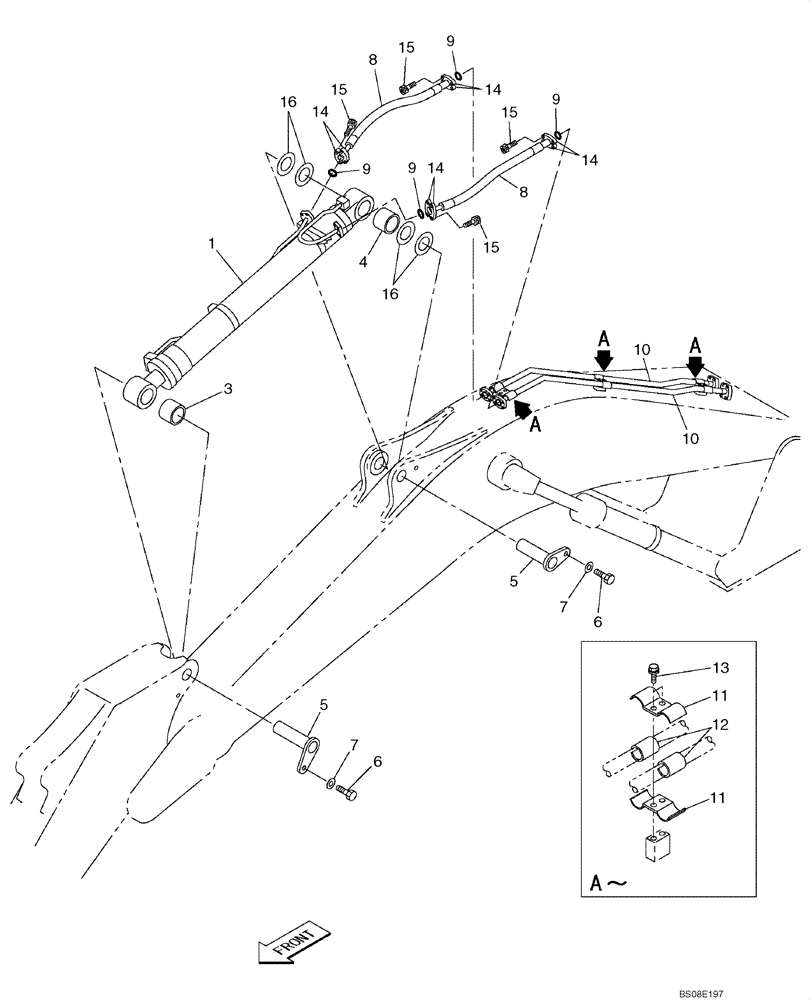

Схема запчастей Case CX700B - (08-11) - HYDRAULICS - ARM CYLINDER LINE - BOOM (7.70 M) (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
6
14
16
7
8
11
15
5
15
14
15
3
16
10
9
9
8
14
13
9
9
15
7
6
10
1
5
11
12
4
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV0012

HYDRAULIC CYLINDER

Dipper; See Figure 08-87

1шт.

3

KTV1125

SELF LUB RING

Bushing

1шт.

4

KTV1125

SELF LUB RING

Bushing

1шт.

5

KWV0046

PIN

2шт.

6

102R020Y035R

BOLT

M20 x 35

2шт.

7

KWV0090

SPACER

2шт.

8

KWV0104

HYDRAULIC HOSE

1700 mm

2шт.

9

168211A1

O-RING

4шт.

10

KWV0057

HYD TUBE,38.6 mm ID x 48.6 mm OD

2шт.

11

KWV0088

CLAMP

6шт.

12

KWV11560

GROMMET

Replaces KWV0102

6шт.

13

165929A1

BOLT,Sems, M16

Replaces 166348A1

6шт.

14

KTJ0169

FLANGE

8шт.

15

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

16шт.

16

KMV1518

SHIM,0.6mm Thk

1шт.
