(02-25) - ENGINE WATER CIRCUIT

Запчасти Case CX700B (02-25) - ENGINE WATER CIRCUIT (02) - ENGINE

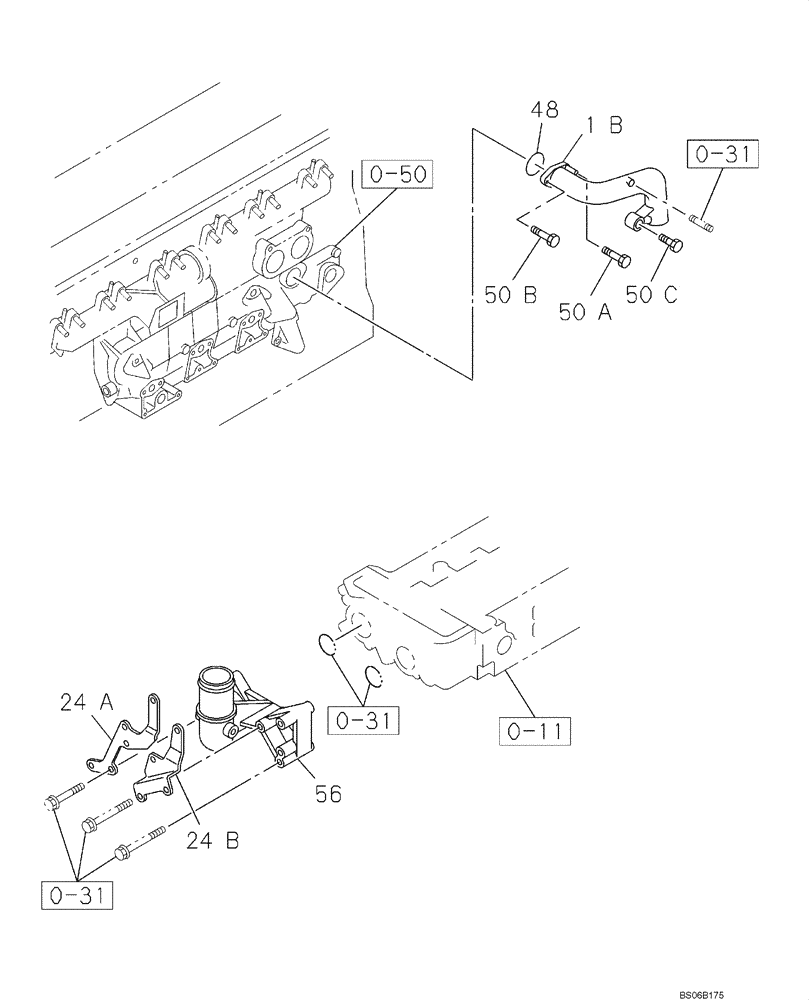

Схема запчастей Case CX700B - (02-25) - ENGINE WATER CIRCUIT (02) - ENGINE
50a
0-31
56
0-11
0-31
1b
0-50
0-31
24b
24a
50c
48
50b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0-11

REF

INSTRUCTION

See Figure 02-11, 02-12

1шт.

0-31

REF

INSTRUCTION

See Figure 02-24

1шт.

0-50

REF

INSTRUCTION

See Figure 02-30

1шт.

1b

87384804

PIPE

1шт.

24a

87384805

BRACKET

1шт.

24b

87384807

BRACKET

1шт.

48

426207A1

GASKET

1шт.

50a

437852A1

BOLT

M10 x 80

1шт.

50b

426208A1

BOLT

M10 x 30

1шт.

50c

87524695

BOLT

M14 x 25

1шт.

56

87384809

PIPE

1шт.
