(02-14) - OIL PAN

Запчасти Case CX700B (02-14) - OIL PAN (02) - ENGINE

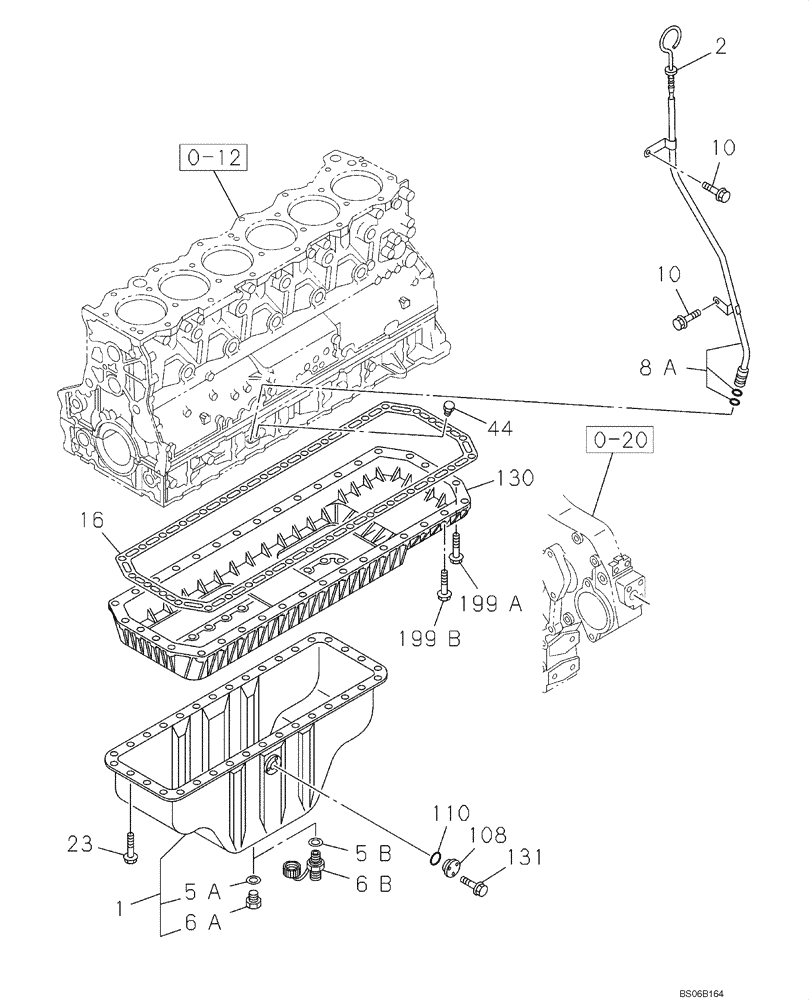

Схема запчастей Case CX700B - (02-14) - OIL PAN (02) - ENGINE
10
130
108
1
199a
6a
0-12
8a
44
110
0-20
199b
6b
23
5a
2
131
5b
10
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0-12

REF

INSTRUCTION

See Figure 02-13

1шт.

0-20

REF

INSTRUCTION

See Figure 02-18

1шт.

1

87384370

ENGINE OIL PAN

Incl. 5A, 6A

1шт.

2

87384384

DIPSTICK

1шт.

5a

87378135

GASKET

1шт.

5b

87384405

GASKET

1шт.

6a

87378136

PLUG

ID 24.4

1шт.

6b

87393863

PLUG

ID24.5 - OD 32 (Replaced 87384406)

1шт.

8

87384407

TUBE

1шт.

10

288993A1

FLANGE BOLT

M10 x 20

2шт.

16

288604A2

GASKET

1шт.

23

289034A1

BOLT

M8 x 25

34шт.

44

288597A1

PLUG

1шт.

108

86987195

COVER

1шт.

110

437876A1

GASKET

1шт.

130

288606A2

SPACER

1шт.

131

87595952

BOLT

Replaces 288982A1

3шт.

199a

426461A1

BOLT

M10 x 50

4шт.

199b

289005A1

BOLT

M10 x 35

26шт.
