(09-54F) - LUBRICATION CIRCUIT - DIPPER (3.00 M)

Запчасти Case CX700B (09-54F) - LUBRICATION CIRCUIT - DIPPER (3.00 M) (09) - CHASSIS

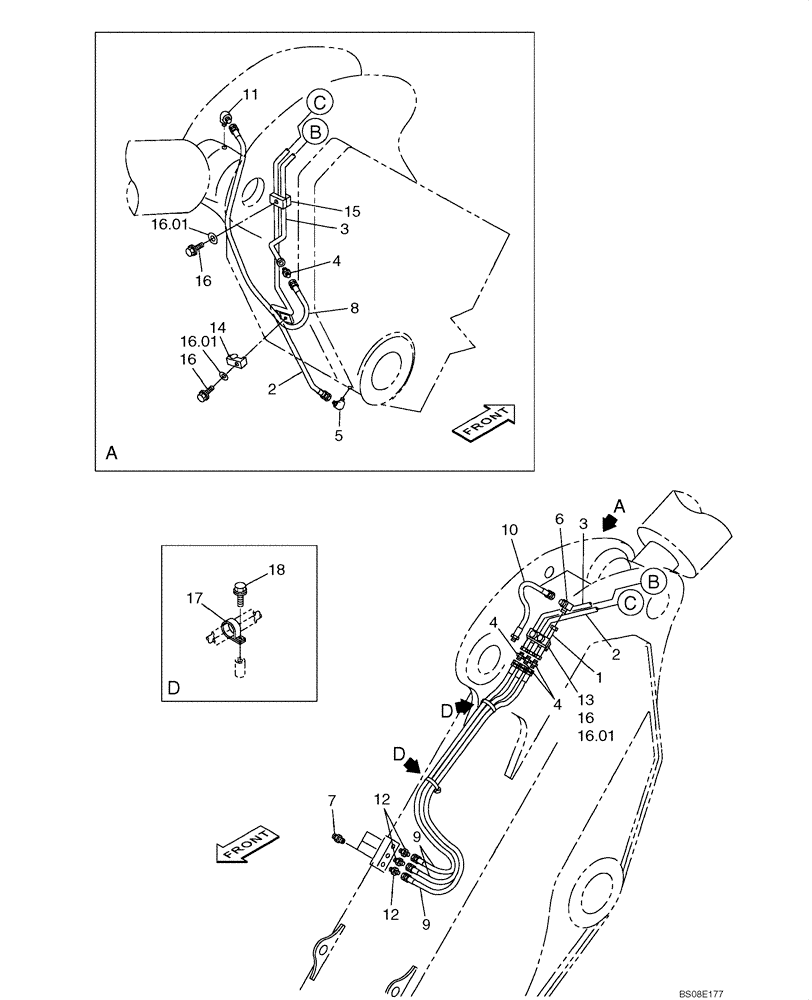

Схема запчастей Case CX700B - (09-54F) - LUBRICATION CIRCUIT - DIPPER (3.00 M) (09) - CHASSIS
4
2
16.01
16
9
8
16.01
15
3
6
7
11
17
12
1
9
16
18
13
12
4
16
5
16.01
3
14
4
10
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV10530

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

KWV11860

HYD TUBE

1шт.

3

KWV11870

HYD TUBE

1шт.

4

152032A1

UNION

4шт.

5

152627A1

ELBOW

1шт.

6

153695A1

ELBOW

1шт.

7

153630A1

LUBE NIPPLE

3шт.

8

KSJ0675

HOSE

800 mm

1шт.

9

164728A1

HYDRAULIC HOSE,6.30 mm ID x 1150.00 mm

3шт.

10

152351A1

HOSE,64mm ID x 320mm L

1шт.

11

153596A1

ADAPTER

1шт.

12

KRJ4050

ADAPTER

3шт.

13

KHV0340

CLAMP

1шт.

14

168377A1

CLAMP

1шт.

15

KUV10450

CLAMP

1шт.

16

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

4шт.

16.01

153081A1

WASHER

W M8

4шт.

17

162149A1

COLLAR

2шт.

18

166350A1

BOLT

M8 x 20

2шт.
