(09-54B) - LUBRICATION CIRCUIT - DIPPER (4.11 M)

Запчасти Case CX700B (09-54B) - LUBRICATION CIRCUIT - DIPPER (4.11 M) (09) - CHASSIS

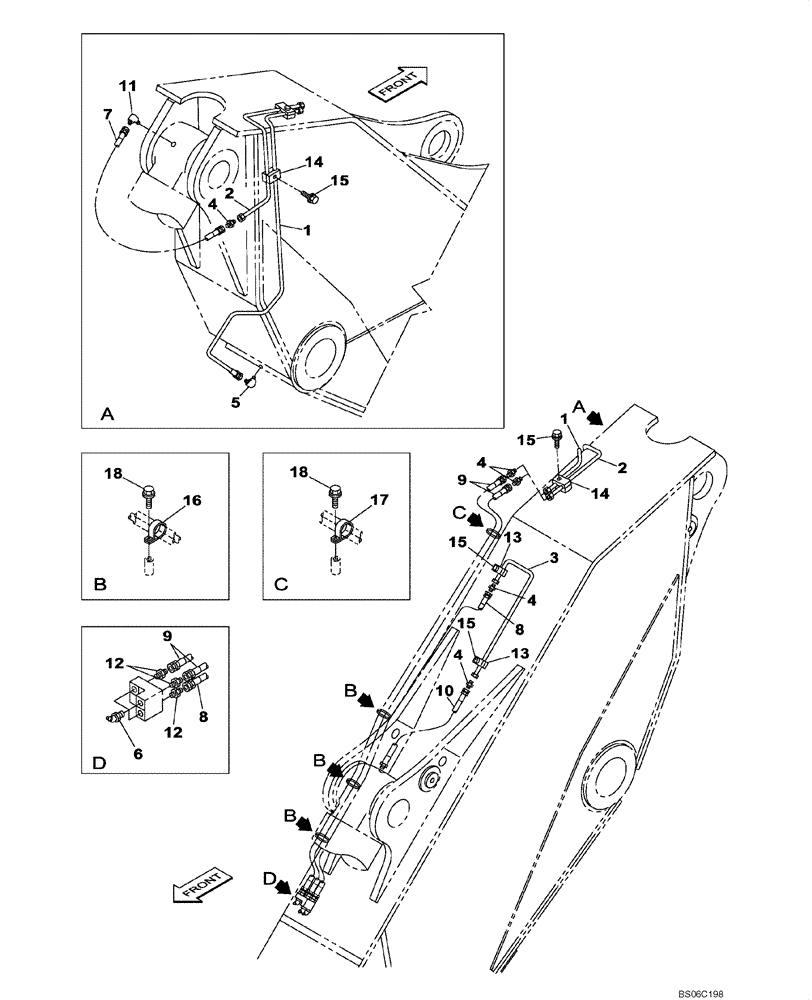

Схема запчастей Case CX700B - (09-54B) - LUBRICATION CIRCUIT - DIPPER (4.11 M) (09) - CHASSIS
12
4
5
8
14
4
13
17
2
3
6
15
12
4
15
8
14
18
15
4
1
9
1
7
18
10
11
13
16
15
9
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV11460

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

KWV11470

HYD TUBE,6 mm ID x 8 mm OD

1шт.

3

KWV11480

HYD TUBE,6 mm ID x 8 mm OD

1шт.

4

152032A1

UNION

5шт.

5

152627A1

ELBOW

1шт.

6

153631A1

LUBE NIPPLE,1/8"-27 NPT

3шт.

7

157854A1

HOSE,4mm ID x 750mm L

750 mm

1шт.

8

153398A1

HOSE ASSY.

1400 mm

1шт.

9

151892A1

HOSE,6.3mm ID x 1950mm L

2шт.

10

152776A1

HOSE,560.00 mm

1шт.

11

153596A1

ADAPTER

1шт.

12

KRJ4050

ADAPTER

3шт.

13

168377A1

CLAMP

2-3шт.

14

KUV10450

CLAMP

Replaces 153774A1

2шт.

15

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

Replaces 167182A1

4-5шт.

15.5

153081A1

WASHER

Not Shown

5шт.

16

162149A1

COLLAR

3шт.

17

166350A1

BOLT

Replaces 162148A1

1шт.

18

166345A1

BOLT

M8 x 16

4шт.
