(09-54) - LUBRICATION CIRCUIT - DIPPER (3.55 M)

Запчасти Case CX700B (09-54) - LUBRICATION CIRCUIT - DIPPER (3.55 M) (09) - CHASSIS

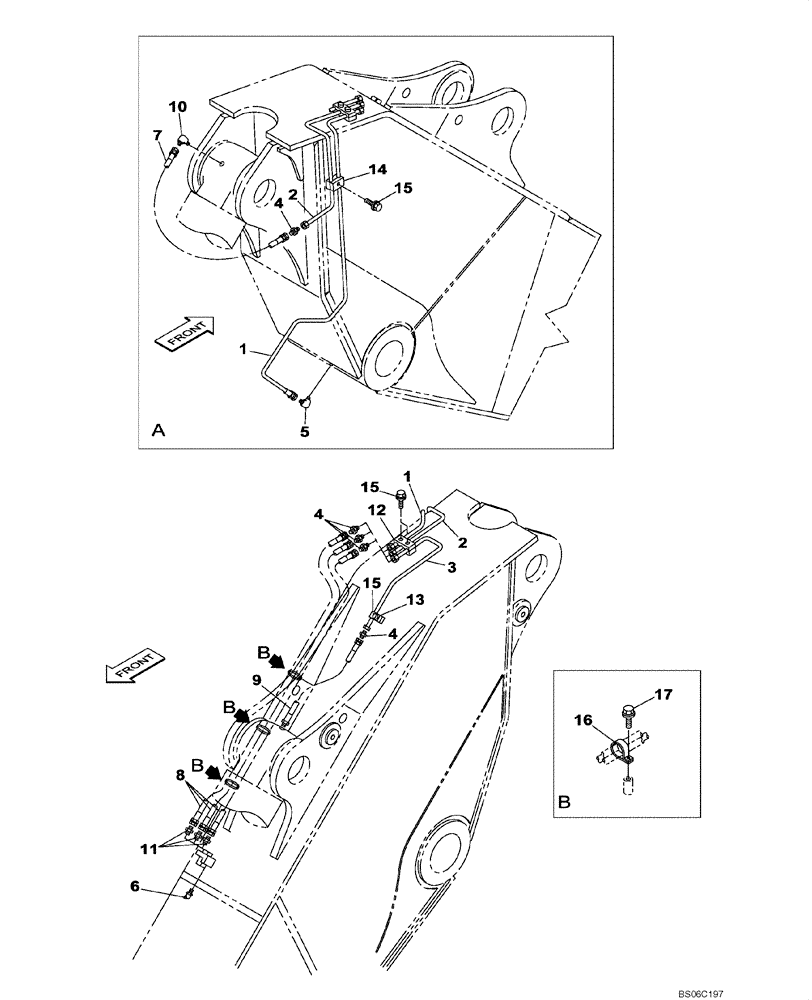

Схема запчастей Case CX700B - (09-54) - LUBRICATION CIRCUIT - DIPPER (3.55 M) (09) - CHASSIS
5
1
16
2
15
15
4
8
6
14
4
12
3
10
11
4
15
7
1
2
9
17
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV11120

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

KWV11130

HYD TUBE,6 mm ID x 8 mm OD

1шт.

3

KWV11140

HYD TUBE,6 mm ID x 8 mm OD

1шт.

4

152032A1

UNION

5шт.

5

152627A1

ELBOW

1шт.

6

153631A1

LUBE NIPPLE,1/8"-27 NPT

3шт.

7

KHJ2047

HOSE

650 mm

1шт.

8

KHJ2057

HOSE

1450 mm

3шт.

9

152776A1

HOSE,560.00 mm

1шт.

10

153596A1

ADAPTER

1шт.

11

KRJ4050

ADAPTER

3шт.

12

KHV0340

CLAMP

1шт.

13

168377A1

CLAMP

2шт.

14

KUV10450

CLAMP

Replaces 153774A1

1шт.

15

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

Replaces 167182A1

5шт.

15.5

153081A1

WASHER

Not Shown

5шт.

16

162149A1

COLLAR

3шт.

17

166350A1

BOLT

Replaces 166345A1

3шт.
