(09-49A) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (7.70 M)

Запчасти Case CX700B (09-49A) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (7.70 M) (09) - CHASSIS

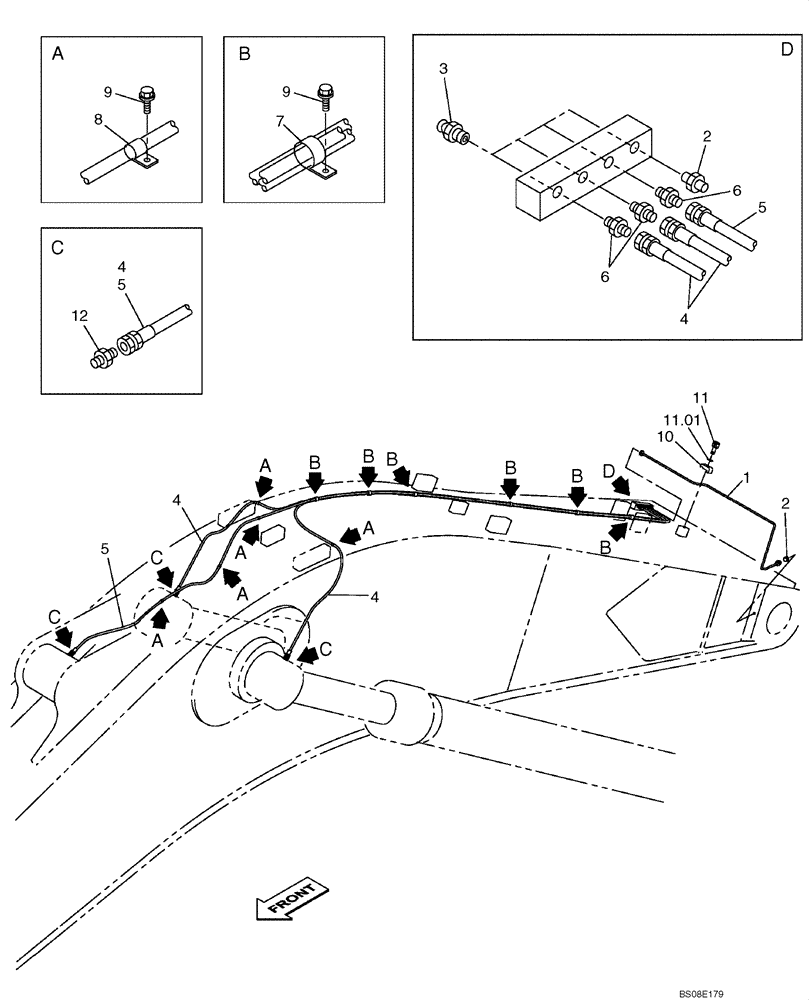

Схема запчастей Case CX700B - (09-49A) - LUBRICATION CIRCUIT - MONOBLOCK BOOM (7.70 M) (09) - CHASSIS
5
4
8
5
2
4
6
7
10
9
4
9
4
5
3
6
2
1
11
12
11.01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV0106

HYD TUBE,6 mm ID x 8 mm OD

1шт.

2

152599A1

MULTIPOLE CONNECTOR

2шт.

3

153630A1

LUBE NIPPLE

4шт.

4

KHJ2747

HOSE,3800.00 mm

3800 mm, Replaces 163438A1

2шт.

5

KHJ12780

HYDRAULIC HOSE

4500 mm, Replaces 164941A1

1шт.

6

KRJ4050

ADAPTER

3шт.

7

162149A1

COLLAR

6шт.

8

162147A1

CLIP

5шт.

9

166345A1

BOLT

M8 x 20

11шт.

10

168377A1

CLAMP

1шт.

11

167182A1

BOLT,Sems, M8 x 25mm

Replaces 627-8030

1шт.

11.01

153081A1

WASHER

W M8, If Used

1шт.

12

153603A1

ADAPTER

3шт.
