(09-41) - CAB AIR CONDITIONING - CONDENSER - RECEIVER-DRYER - COMPRESSOR

Запчасти Case CX700B (09-41) - CAB AIR CONDITIONING - CONDENSER - RECEIVER-DRYER - COMPRESSOR (09) - CHASSIS

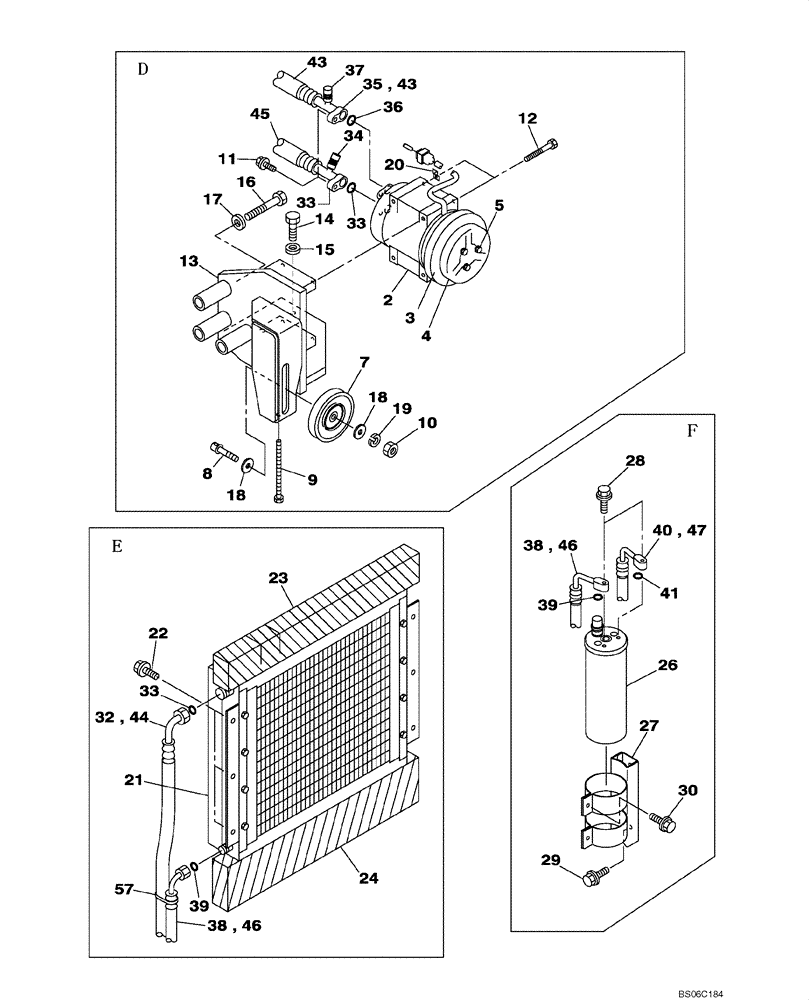

Схема запчастей Case CX700B - (09-41) - CAB AIR CONDITIONING - CONDENSER - RECEIVER-DRYER - COMPRESSOR (09) - CHASSIS
14
43
4
36
40
37
20
33
10
23
16
18
30
39
9
19
3
45
43
8
47
26
28
2
24
13
15
21
18
35
46
57
32
5
39
38
34
27
38
41
7
12
22
33
17
33
44
46
11
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

KHR3197

COMPRESSOR

Incl. 3 - 5

1шт.

KHR3197R

REMAN-COMPRESSOR

CX700B Tier 3 (6/08-)

1шт.

KHR3197C

CORE-COMPRESSOR

Return Number

1шт.

3

KHR3198

CLUTCH

1шт.

4

KHR3974

PROTECTIVE COVER

1шт.

5

KHR3975

BOLT

3шт.

7

KHR11760

PULLEY

1шт.

8

157299A1

SHAFT

1шт.

9

159644A1

BOLT

1шт.

10

157292A1

NUT

M10 x 1.25

1шт.

11

162457A1

SPECIAL BOLT,Spcl

M8 x 25

2шт.

12

KAR0921

BOLT,Spcl

M8 x 90

4шт.

13

KWR0010

SUPPORT

1шт.

14

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

2шт.

15

150811A1

WASHER

W 12

2шт.

16

828-14110

BOLT,Hex, M14 x 2 x 110mm, Cl 10.9

3шт.

17

150418A1

WASHER

W M14

3шт.

18

151977A1

WASHER

W 10

2шт.

19

892-11010

LOCK WASHER,M10

1шт.

20

158962A1

CLIP

1шт.

21

KHR2989

CONDENSER

See Figure 09-40

1шт.

22

167182A1

BOLT,Sems, M8 x 25mm

M8 x 25

6шт.

23

KWR0012

SEAL

1шт.

24

KWR0013

SEAL

1шт.

26

KHR13590

RECEIVER-DRYER

1шт.

27

KHR13600

BRACKET

1шт.

28

162043A1

BOLT,Spcl, M6

M6 x 28

2шт.

29

167518A1

BOLT

M8 x 16

2шт.

30

159906A1

BOLT,Sems, Hex, M6 x 20mm, Spcl

M6 x 20

2шт.

32

KHR10090

A/C HOSE

Incl. 33, 34

1шт.

33

169053A1

O-RING

2шт.

34

KHR3053

CAP

1шт.

35

KHR10100

HOSE

Incl. 36, 37

1шт.

36

169052A1

O-RING

2шт.

37

KHR3054

CAP

1шт.

38

KHR10110

HOSE

Incl. 39

1шт.

39

169054A1

O-RING

2шт.

40

KHR10120

HOSE

Incl. 41

1шт.

41

169054A1

O-RING

2шт.

43

166124A1

PLASTIC-RUBBER TUBE

1шт.

44

162635A1

TUBE

1шт.

45

150774A1

PLASTIC-RUBBER TUBE

1шт.

46

150779A1

PLASTIC-RUBBER TUBE

1шт.

47

151563A1

PLASTIC-RUBBER TUBE

1шт.
