(CX700B) - CRAWLER EXCAVATOR TIER 3 (NA) (6/08-12/15)
/
(08) - HYDRAULICS
/

(08-25) - HYDRAULIC CIRCUIT - SINGLE ACTING CIRCUIT

Запчасти Case CX700B (08-25) - HYDRAULIC CIRCUIT - SINGLE ACTING CIRCUIT (08) - HYDRAULICS

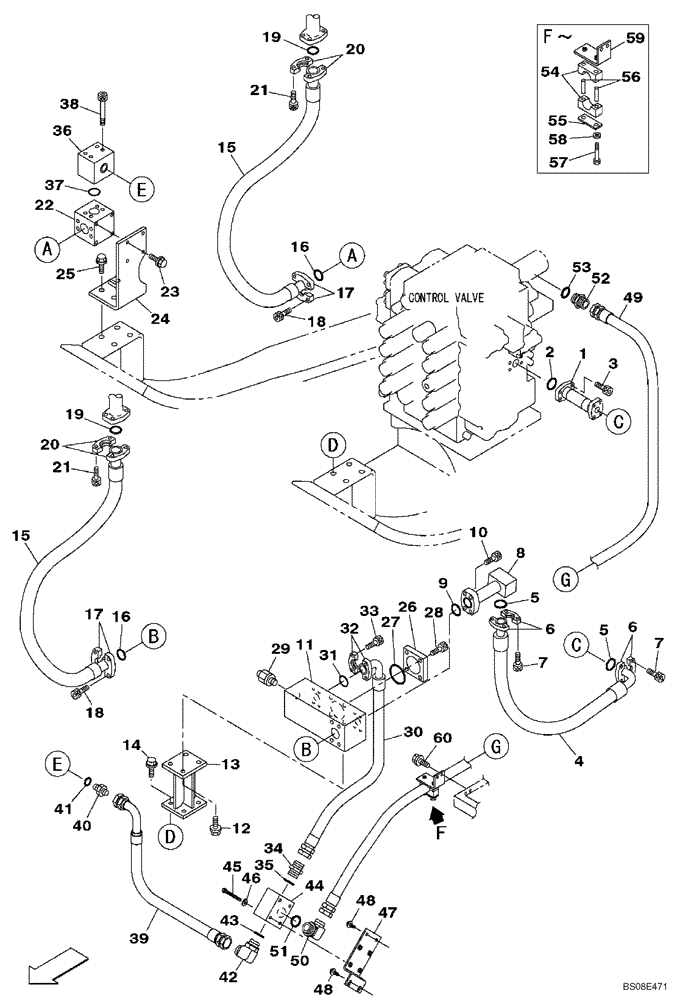

Схема запчастей Case CX700B - (08-25) - HYDRAULIC CIRCUIT - SINGLE ACTING CIRCUIT (08) - HYDRAULICS
20
49
15
17
2
9
59
51
13
53
43
26
54
7
16
57
52
12
19
29
44
10
6
47
1
17
58
39
27
32
24
60
30
35
34
33
56
28
3
48
25
5
42
16
7
37
23
22
18
31
40
15
4
46
14
20
5
6
21
11
45
18
50
41
38
55
36
8
48
21
19

№

Артикул

Название

Примечание

Количество

1

KWJ0060

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

2

164450A1

O-RING

1шт.

3

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

4шт.

4

KWJ0059

HOSE ASSY.,38.10 mm ID x 1420.00 mm

1шт.

5

164450A1

O-RING

2шт.

6

150124A1

FLANGE

4шт.

7

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

8шт.

8

KWJ0057

HYD TUBE,34.7 mm ID x 42.7 mm OD

1шт.

9

164450A1

O-RING

1шт.

10

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

4шт.

11

KSJ2740

MANIFOLD

1шт.

12

166373A1

BOLT,Sems, M16 x 40mm

4шт.

13

KTJ2220

BRACKET

1шт.

14

165929A1

BOLT,Sems, M16

4шт.

15

KWJ0050

HOSE ASSY.,38.10 mm ID x 2250.00 mm

2шт.

16

164450A1

O-RING

2шт.

17

150124A1

FLANGE

4шт.

18

108R014Y045R

BOLT,Hex Skt, M14 x 45mm, Cl 12.9

8шт.

19

168211A1

O-RING

2шт.

20

KTJ0169

FLANGE

4шт.

21

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

8шт.

22

163436A1

MANIFOLD

1шт.

23

166352A1

BOLT

4шт.

24

KWJ0049

SUPPORT

1шт.

25

165929A1

BOLT,Sems, M16

3шт.

26

163435A1

COVER

1шт.

27

154640A1

O-RING

1шт.

28

862-16030

HEX SOC SCREW,M16 x 30mm, Cl 12.9

4шт.

29

162656A1

VALVE

1шт.

30

KWJ11560

HOSE ASSY.

32x490

1шт.

31

164450A1

O-RING

1шт.

32

157856A1

CLAMP BRACKET

2шт.

33

862-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

34

159047A1

ADAPTER

Incl. 34

1шт.

35

154559A1

O-RING

1шт.

36

KWJ0048

VALVE SECTION

1шт.

37

164450A1

O-RING

1шт.

38

862-14090

HEX SOC SCREW,M14 x 90mm, Cl 12.9

4шт.

39

KWJ11550

HOSE ASSY.

32x1380

1шт.

40

159047A1

ADAPTER

Incl. 41

1шт.

41

154559A1

O-RING

1шт.

42

157582A1

ELBOW,90 Degree, 1 1/4" O-Ring x 1 1/4"

Incl. 42

1шт.

43

154559A1

O-RING

1шт.

44

KWJ11530

MANIFOLD VALVE

1шт.

45

827-10090

BOLT,Hex, M10 x 1.5 x 90mm, Cl 10.9

4шт.

46

150409A1

WASHER

4шт.

47

KWJ11540

BRACKET

1шт.

48

166052A1

BOLT

4шт.

49

KWJ11680

HOSE ASSY.

32x1790

1шт.

50

157582A1

ELBOW,90 Degree, 1 1/4" O-Ring x 1 1/4"

Incl. 51

1шт.

51

154559A1

O-RING

1шт.

52

159047A1

ADAPTER

Incl. 53

1шт.

53

154559A1

O-RING

1шт.

54

KUJ0252

HOSE CLAMP

2шт.

55

KUJ0034

SHEET

1шт.

56

KUJ0036

SPACER

2шт.

57

814-10100

BOLT,Hex, M10 x 1.5 x 100mm, Cl 8.8

2шт.

58

150409A1

WASHER

2шт.

59

KWJ11580

BRACKET

1шт.

60

166352A1

BOLT

2шт.

Выбрано товаров: 60
