(08-12) - HYDRAULICS - ARM CYLINDER LINE - BOOM (6.60 M) (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX700B (08-12) - HYDRAULICS - ARM CYLINDER LINE - BOOM (6.60 M) (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

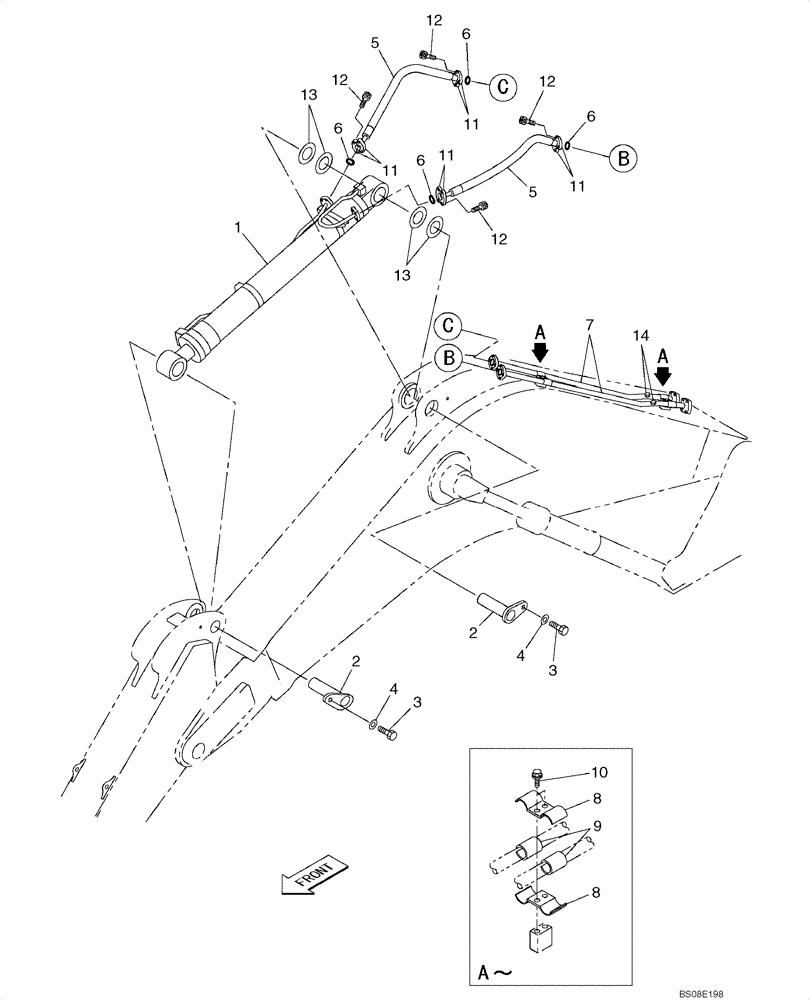

Схема запчастей Case CX700B - (08-12) - HYDRAULICS - ARM CYLINDER LINE - BOOM (6.60 M) (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
7
6
12
4
10
13
5
8
11
2
6
9
8
12
13
1
2
6
5
14
12
3
6
3
11
12
11
11
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWV0012

HYDRAULIC CYLINDER

See Figure 08-87

1шт.

2

KWV0046

PIN

2шт.

3

102R020Y035R

BOLT

M20 x 35

2шт.

4

KWV0090

SPACER

2шт.

5

KWV0104

HYDRAULIC HOSE

1700 mm

2шт.

6

168211A1

O-RING

4шт.

7

KWV10150

HYD TUBE,38.6 mm ID x 48.6 mm OD

2шт.

8

KWV0088

CLAMP

4шт.

9

KWV11560

GROMMET

Replaces KWV0102

4шт.

10

165929A1

BOLT,Sems, M16

Replaces 166348A1

4шт.

11

KTJ0169

FLANGE

8шт.

12

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

16шт.

13

KMV1518

SHIM,0.6mm Thk

1шт.

14

150824A1

PLUG

2шт.
