(08-01) - HYDRAULIC RESERVOIR

Запчасти Case CX470B (08-01) - HYDRAULIC RESERVOIR (08) - HYDRAULICS

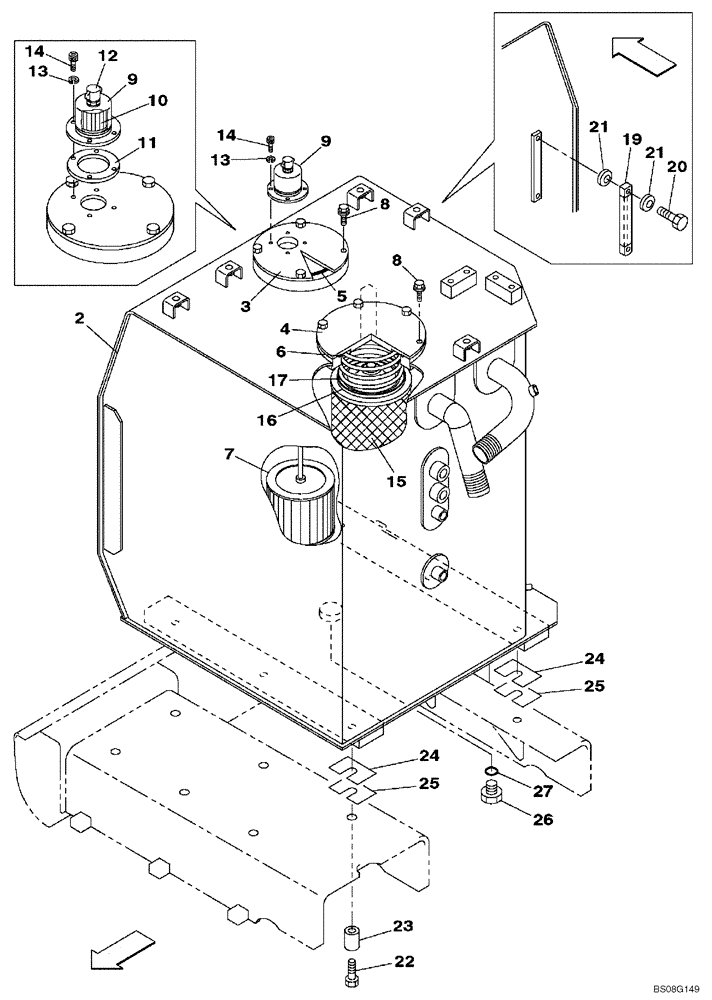

Схема запчастей Case CX470B - (08-01) - HYDRAULIC RESERVOIR (08) - HYDRAULICS
11
5
9
24
20
6
12
21
2
23
21
22
16
8
10
7
8
19
14
25
24
14
26
25
27
13
4
9
17
3
13
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KTJ11670

RESERVOIR, HYDRAULIC

Hydraulic Oil; Incl. 2 - 6

1шт.

2

NSS

NOT SOLD SEPARAT

Tank, Oil

1шт.

3

KTJ2044

COVER

1шт.

4

KTJ2105

COVER

1шт.

5

154837A1

O-RING

1шт.

6

KHJ1252

O-RING

1шт.

7

KTJ2036

HYDRAULIC OIL FILTER

1шт.

8

166052A1

BOLT

10шт.

9

KHJ1781

BREATHER

Incl. 10 - 12

1шт.

10

159702A1

HYDRAULIC OIL FILTER

Not Illustrated

1шт.

11

159703A1

GASKET

Not Illustrated

1шт.

12

KHJ1492

CAP

Not Illustrated

1шт.

13

892-11006

LOCK WASHER,M6

4шт.

14

862-6016

HEX SOC SCREW,M6 x 16mm, Cl 12.9

4шт.

15

KTJ11630

HYDRAULIC OIL FILTER

1шт.

16

KTJ2038

VALVE, PRESSURE RELI

EF

1шт.

17

KTJ2106

COMPRESSION SPRING

1шт.

18

163560A1

SIGHTGLASS

Incl. 19 - 21

1шт.

19

163561A1

GAUGE

1шт.

20

159492A1

BOLT

2шт.

21

159493A1

SEALING WASHER

SEAL WASHER

4шт.

22

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

6шт.

23

162301A1

SPACER

6шт.

24

150166A1

SHIM

0,80 mm (0,032 in)

2шт.

25

150479A1

SHIM

2,00 mm (0,079 in)

2шт.

26

152924A1

PLUG

Incl. 27

1шт.

27

154503A1

O-RING

1шт.
