(04-19) - HARNESS, MAIN - CHASSIS, UPPERSTRUCTURE

Запчасти Case CX470B (04-19) - HARNESS, MAIN - CHASSIS, UPPERSTRUCTURE (04) - ELECTRICAL SYSTEMS

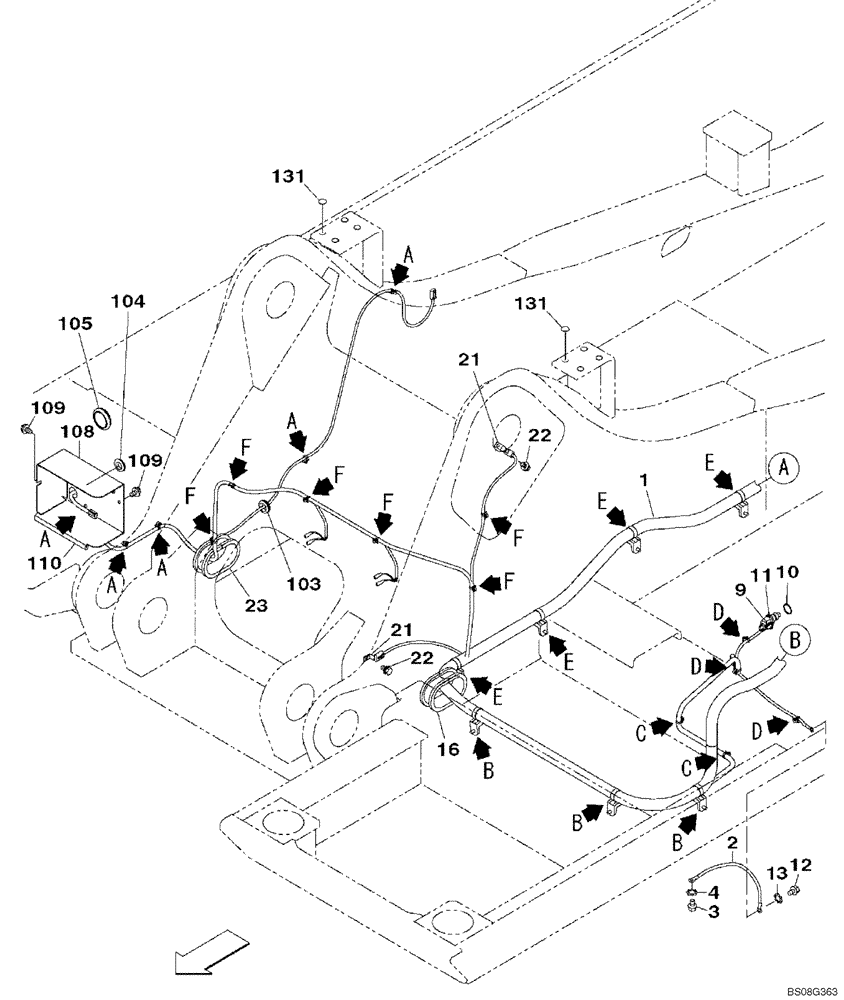

Схема запчастей Case CX470B - (04-19) - HARNESS, MAIN - CHASSIS, UPPERSTRUCTURE (04) - ELECTRICAL SYSTEMS
22
11
131
104
16
21
22
10
1
2
109
108
4
109
110
105
23
9
12
131
3
13
21
103
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTR11100

HARNESS

1шт.

2

KHR11090

GROUND CABLE

1шт.

3

167518A1

BOLT

M8 x 16

1шт.

4

893-11008

LOCK WASHER,Ext Tooth, M8

1шт.

9

KHR10300

SENSOR,5 MPa

Pilot Pressure Incl. 10

1шт.

10

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

11

150496A1

MOUNTING CLIP

250 mm

1шт.

12

167518A1

BOLT

M8 x 16

1шт.

13

893-11008

LOCK WASHER,Ext Tooth, M8

1шт.

16

163732A1

GROMMET

1шт.

21

158962A1

CLIP

2шт.

22

167518A1

BOLT

M8 x 16

2шт.

23

163732A1

GROMMET

1шт.

103

150520A1

GROMMET

1шт.

104

159656A1

GROMMET

1шт.

105

KHN11510

GROMMET

1шт.

108

KHR14420

BRACKET

1шт.

109

166345A1

BOLT

M8 x 16

2шт.

110

KHR14920

SEAL PROTECTION

220 mm

1шт.

131

KHP13440

ADHESIVE STRIP

8шт.
