Запчасти Case CX470B (05-02) - UNDERCARRIAGE - RETRACTABLE (11) - TRACKS/STEERING

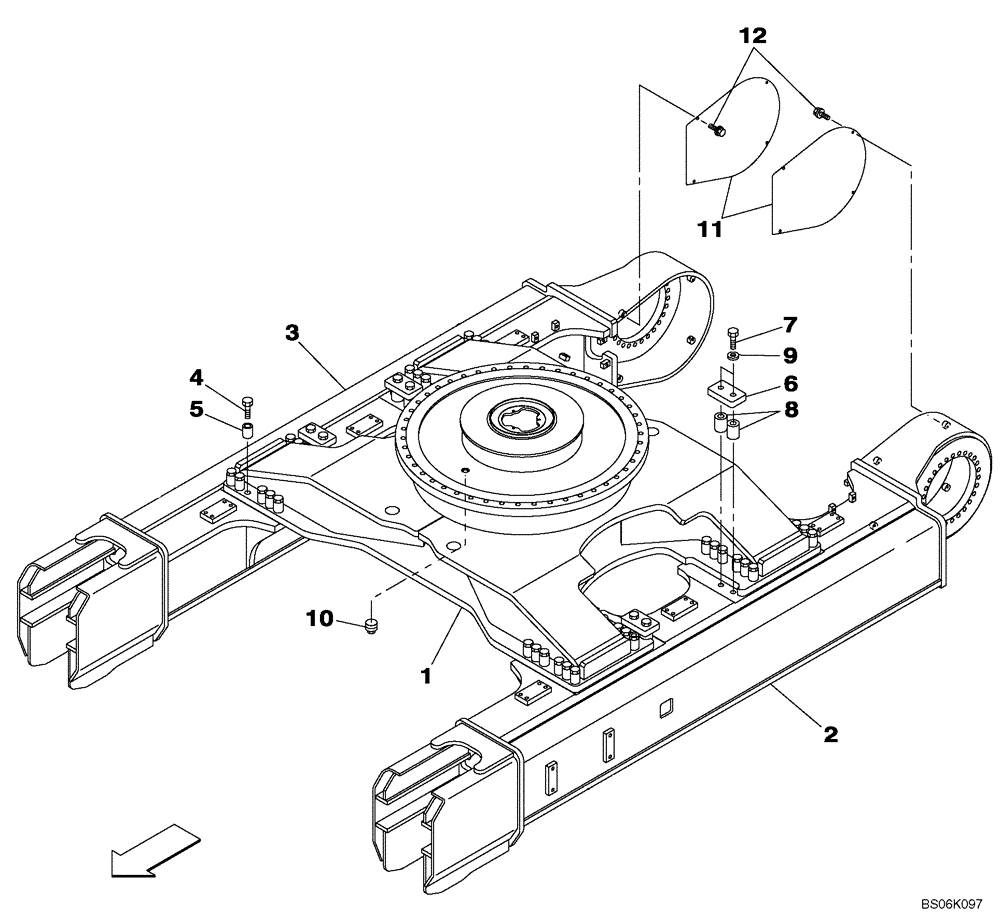

Схема запчастей Case CX470B - (05-02) - UNDERCARRIAGE - RETRACTABLE (11) - TRACKS/STEERING
4
11
2
7
12
8
6
9
10
3
1
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KTA10910

FRAME

1шт.

2

KTA10690

FRAME

1шт.

3

KTA10700

FRAME

1шт.

4

102R030W160N

BOLT

48шт.

5

KTA1197

SPACER

48шт.

6

KUA0123

PLATE

4шт.

7

102R030Y190N

BOLT

M30 x 190

8шт.

8

KUA0126

SPACER

8шт.

9

157545A1

WASHER

8шт.

10

157221A1

PLUG

1шт.

11

KTA1067

COVER

2шт.

12

158919A1

CAPTIVE WASHER SCREW,Hex Wshr Hd, M12 x 1.75 x 35mm, Cl 10.9, Spcl

8шт.

13

KTA1254

PLATE

Not Illustrated

4шт.
