(09-45) - LUBRICATION CIRCUIT - BOOM

Запчасти Case CX470B (09-45) - LUBRICATION CIRCUIT - BOOM (09) - CHASSIS

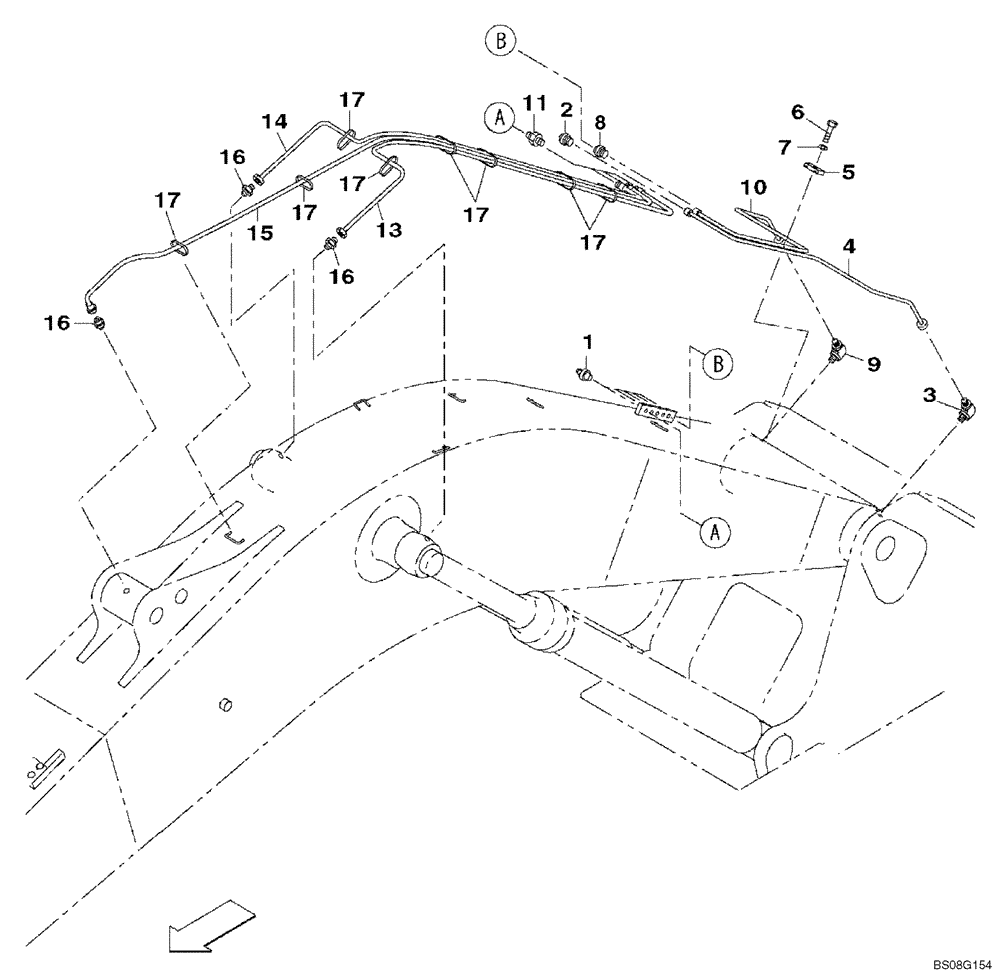

Схема запчастей Case CX470B - (09-45) - LUBRICATION CIRCUIT - BOOM (09) - CHASSIS
14
16
2
17
16
17
11
1
13
7
6
8
5
16
4
15
17
17
10
17
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

5шт.

2

152599A1

MULTIPOLE CONNECTOR

1шт.

3

152627A1

ELBOW

1шт.

4

KTV13250Y2

HYD TUBE

1шт.

5

153774A1

CLAMP

1шт.

6

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

1шт.

7

153081A1

WASHER

M8

1шт.

8

152599A1

MULTIPOLE CONNECTOR

1шт.

9

152627A1

ELBOW

1шт.

10

KTV13260Y2

HYD TUBE

1шт.

11

KRJ4050

ADAPTER

3шт.

13

KHJ2313

HOSE

6X3300 mm

1шт.

14

KHJ2083

HOSE

6X3500 mm

1шт.

15

KHJ10140

HYDRAULIC HOSE

6X3750 mm

1шт.

16

153603A1

ADAPTER

3шт.

17

150067A1

MOUNTING CLIP

10шт.
