Запчасти Case CX470B (08-23) - HYDRAULICS - PILOT PRESSURE, RETURN LINES (08) - HYDRAULICS

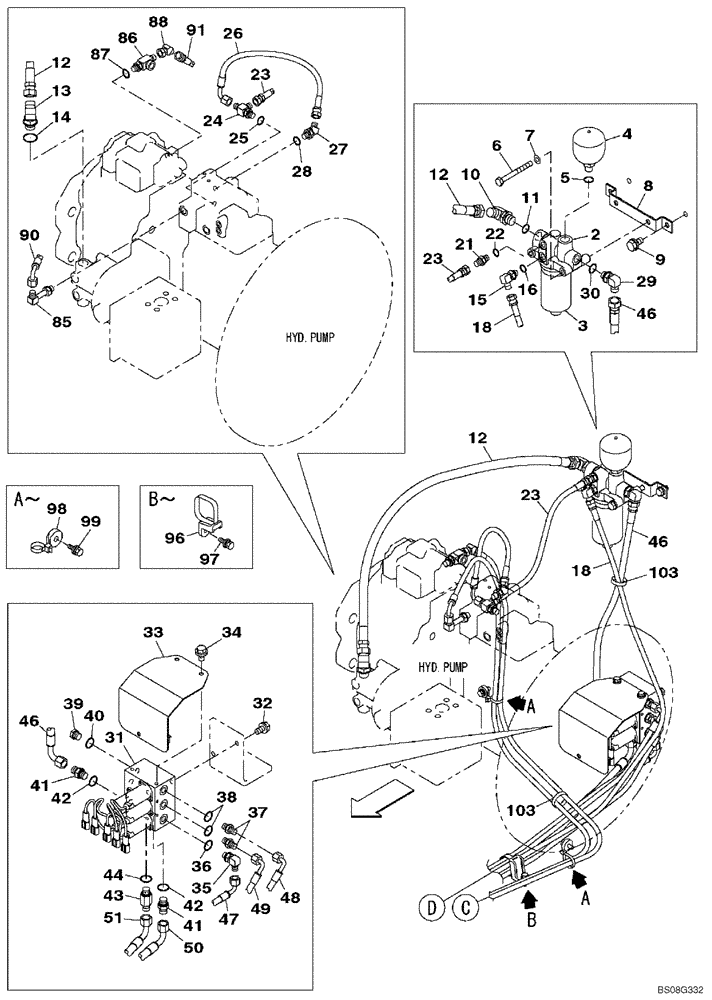

Схема запчастей Case CX470B - (08-23) - HYDRAULICS - PILOT PRESSURE, RETURN LINES (08) - HYDRAULICS
25
12
18
4
42
34
98
37
15
31
103
18
8
39
103
23
9
12
29
90
40
47
5
11
23
87
22
50
43
46
35
44
86
27
49
16
6
24
2
23
91
32
13
96
48
30
85
97
41
51
36
38
12
28
14
7
88
42
46
26
3
10
41
46
21
99
33

Артикул

Название

Примечание

Количество

KHJ17710

FILTER ASSY

Incl. 2 - 5

1шт.

2

KHJ17720

FILTER HEAD

1шт.

3

KHJ17730

HYDRAULIC OIL FILTER

1шт.

4

KHJ2359

ACCUMULATOR

Incl. 5

1шт.

5

154487A1

O-RING

1шт.

6

814-10100

BOLT,Hex, M10 x 1.5 x 100mm, Cl 8.8

2шт.

7

150409A1

WASHER

2шт.

8

KSJ12430

SUPPORT

1шт.

9

166052A1

BOLT

Replaces 166351A1

2шт.

10

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Incl. 11

1шт.

11

154487A1

O-RING

1шт.

12

KTJ2389

HYDRAULIC HOSE,12.00 mm ID x 1000.00 mm

1шт.

13

157585A1

ELBOW

Incl. 14

1шт.

14

154487A1

O-RING

1шт.

15

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 16

1шт.

16

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

18

152778A1

HOSE ASSY.

4 X 2700 mm

1шт.

21

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 22

1шт.

22

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

23

167861A1

HYDRAULIC HOSE,6.30 mm ID x 500.00 mm

1шт.

24

159497A1

TEE

Incl. 25

1шт.

25

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

26

161483A1

HOSE ASSY.

1шт.

27

150933A1

ELBOW

Incl. 28

1шт.

28

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

29

150916A1

ELBOW,90 Degree, 3/8" O-Ring x 3/8"

Incl. 30

1шт.

30

154475A1

O-RING

1шт.

31

KHJ14520

SOLENOID VALVE

See Fig. 08-74

1шт.

32

166351A1

BOLT,Sems, M10 x 20mm

2шт.

33

KHJ16220

COVER

1шт.

34

166345A1

BOLT

2шт.

35

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 36

1шт.

36

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

37

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 38

1шт.

38

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

39

159002A1

PLUG

Incl. 40

1шт.

40

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

41

152128A1

HYD CONNECTOR,3/8" NPT O-Ring x 3/8" NPT

Incl. 42

1шт.

42

154475A1

O-RING

1шт.

43

159226A1

ADAPTER

Incl. 44

1шт.

46

168411A1

HOSE,650.00 mm

1шт.

44

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

47

161077A1

HOSE ASSY.

1шт.

48

161077A1

HOSE ASSY.

1шт.

49

KAJ3398

HYDRAULIC HOSE

4 X 2000 mm

1шт.

50

KBJ2340

HOSE

1шт.

51

161174A1

HOSE ASSY.

6 X 200 mm

1шт.

85

KHJ1178

ELBOW

1шт.

86

167666A1

FITTING

Incl. 87

1шт.

87

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

88

KHJ1222

ELBOW

No Longer Used

1шт.

90

KHJ18910

HYDRAULIC HOSE

6 X 3300 mm

1шт.

91

KHJ2729

HYDRAULIC HOSE,6.30 mm ID x 2800.00 mm

1шт.

96

KHR2581

CLAMP

3шт.

97

KHJ1215

BOLT,Spcl

3шт.

98

KHR2584

CLAMP

5шт.

99

KHJ1215

BOLT,Spcl

5шт.

103

150071A1

MOUNTING CLIP

8шт.

Выбрано товаров: 58
