(08-07) - HYDRAULICS - DRAIN LINE, MODELS WITHOUT LOAD HOLD

Запчасти Case CX470B (08-07) - HYDRAULICS - DRAIN LINE, MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS

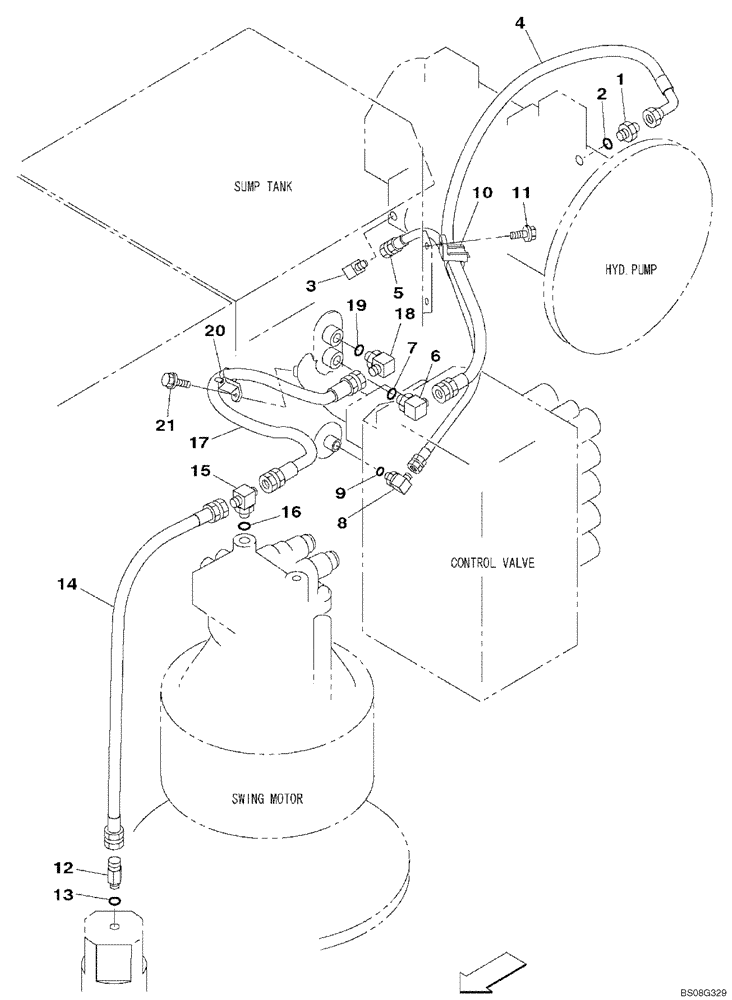

Схема запчастей Case CX470B - (08-07) - HYDRAULICS - DRAIN LINE, MODELS WITHOUT LOAD HOLD (08) - HYDRAULICS
1
19
8
15
11
13
18
12
10
4
6
16
17
5
9
7
20
2
14
3
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153001A1

ADAPTER

Incl. 2

1шт.

2

154503A1

O-RING

1шт.

3

157937A1

ELBOW

1шт.

4

KTJ2047

HYDRAULIC HOSE,25.40 mm ID x 1550.00 mm

1шт.

5

KTJ2048

HYDRAULIC HOSE,12.70 mm ID x 950.00 mm

1шт.

6

KHJ0603

ELBOW

Incl. 7

1шт.

7

154503A1

O-RING

1шт.

8

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Incl. 9

1шт.

9

154487A1

O-RING

1шт.

10

KHR2581

CLAMP

M8

1шт.

11

KHJ1215

BOLT,Spcl

M8 X 25

1шт.

12

KAJ2358

FITTING

Incl. 13

1шт.

13

154487A1

O-RING

1шт.

14

KTJ12080

HYDRAULIC HOSE

19 X 1050 mm

1шт.

15

163114A1

TEE

Incl. 16

1шт.

16

154487A1

O-RING

1шт.

17

KTJ12030

HYDRAULIC HOSE

19 X 110 mm

1шт.

18

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

Incl. 19

1шт.

19

154503A1

O-RING

1шт.

20

KHR2581

CLAMP

M8

1шт.

21

KHJ1215

BOLT,Spcl

M8 X 25

1шт.
