(08-02) - HYDRAULICS - DRAIN LINE

Запчасти Case CX350B (08-02) - HYDRAULICS - DRAIN LINE (08) - HYDRAULICS

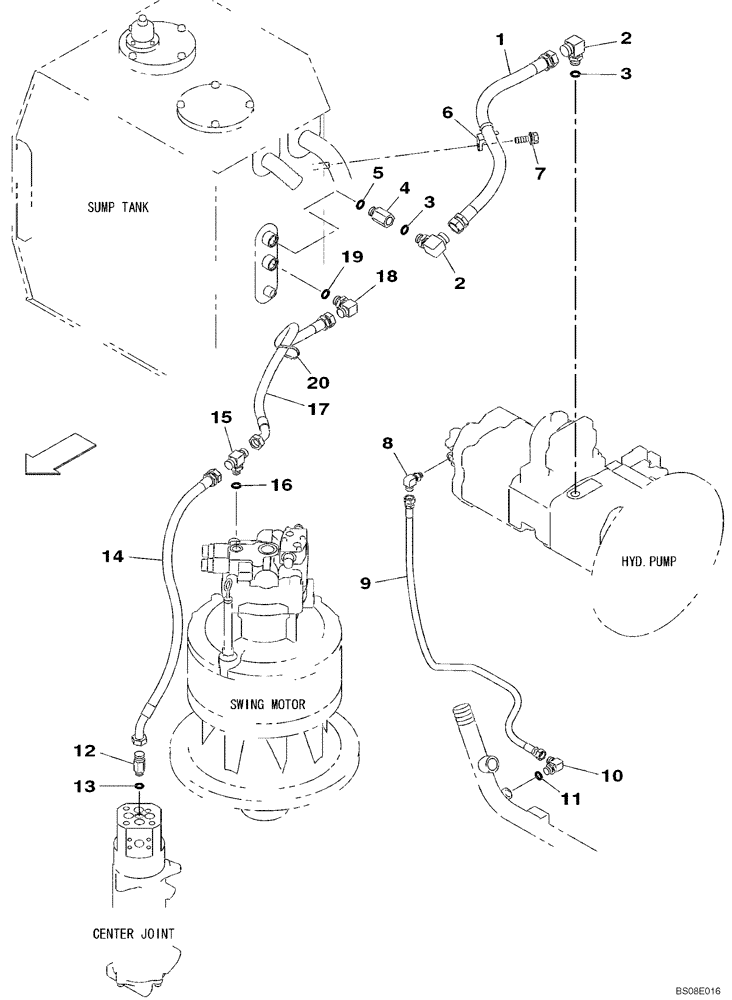

Схема запчастей Case CX350B - (08-02) - HYDRAULICS - DRAIN LINE (08) - HYDRAULICS
7
2
12
6
2
11
4
10
14
3
8
19
16
13
9
3
15
18
1
5
20
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSJ12940

HYDRAULIC HOSE

1шт.

2

KHJ0603

ELBOW

Incl. 3

1-2шт.

3

154503A1

O-RING

1шт.

4

152012A1

ELEC CONNECTOR

Incl. 5

1шт.

5

154503A1

O-RING

1шт.

6

KHR2581

CLAMP

1шт.

7

KHJ1215

BOLT,Spcl

1шт.

8

157937A1

ELBOW

1шт.

9

KSJ12950

HYDRAULIC HOSE,1660.00 mm

1шт.

10

150919A1

ELBOW,90 Degree, 1/2" O-Ring x 1/2"

Incl. 11

1шт.

11

154487A1

O-RING

1шт.

12

KAJ2358

FITTING

Incl. 13

1шт.

13

154487A1

O-RING

1шт.

14

KSJ2790

HYDRAULIC HOSE,19.05 mm ID x 880.00 mm

1шт.

15

163114A1

TEE

Incl. 16

1шт.

16

154487A1

O-RING

1шт.

17

KEJ0396

HYDRAULIC HOSE,19.00 mm ID x 1000.00 mm

Replaces KSJ12960, 19X1020

1шт.

18

157580A1

ELBOW,90 Degree, 3/4" O-Ring x 3/4"

Incl. 19

1шт.

19

154503A1

O-RING

1шт.

20

150071A1

MOUNTING CLIP

1шт.
