(08-26[02]) - HYDRAULICS, AUXILIARY ATTACHMENT - TRIGGER ACTIVATED, 3.25 M (10 FT 8 IN) ARM

Запчасти Case CX350B (08-26[02]) - HYDRAULICS, AUXILIARY ATTACHMENT - TRIGGER ACTIVATED, 3.25 M (10 FT 8 IN) ARM (08) - HYDRAULICS

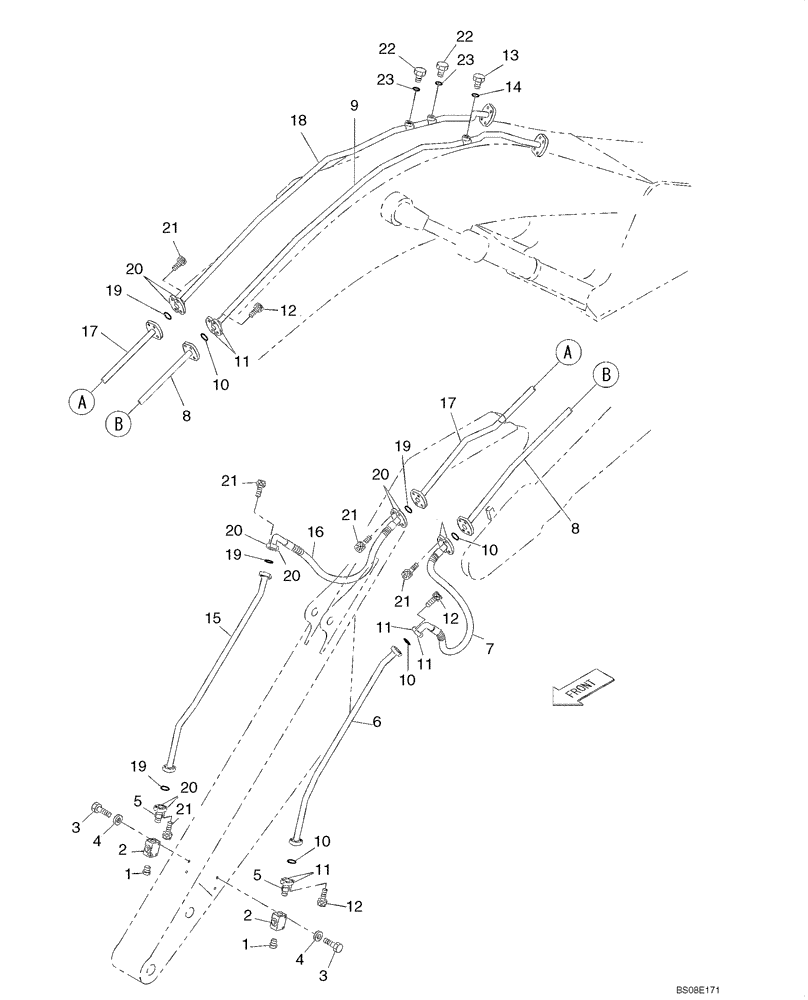

Схема запчастей Case CX350B - (08-26[02]) - HYDRAULICS, AUXILIARY ATTACHMENT - TRIGGER ACTIVATED, 3.25 M (10 FT 8 IN) ARM (08) - HYDRAULICS
10
19
17
13
10
20
4
6
10
7
3
10
12
8
5
19
11
9
4
21
2
1
11
12
19
20
22
14
5
18
19
12
22
17
11
1
20
19
15
21
8
20
16
20
20
21
11
23
23
2
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

162335A1

PLUG

2шт.

2

KHV11100

SHUT-OFF VALVE

2шт.

3

827-12090

BOLT,Hex, M12 x 1.75 x 90mm, Cl 10.9

M12 x 90; 10.9

4шт.

4

150811A1

WASHER

4шт.

5

KHV0451

FITTING

2шт.

6

KSV17100Y2

HYD TUBE

L

1шт.

7

KSV15870

HYDRAULIC HOSE,1900.00 mm

1шт.

8

KSV15831Y2

HYD TUBE

L

1шт.

9

KSV15810

HYD TUBE

L

1шт.

10

164450A1

O-RING

4шт.

11

150124A1

FLANGE

8шт.

12

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

M14 x 50; 12.9

16шт.

13

152924A1

PLUG

Incl. 14

1шт.

14

154503A1

O-RING

1шт.

15

KSV17110Y2

HYD TUBE

R

1шт.

16

KSV15870

HYDRAULIC HOSE,1900.00 mm

1шт.

17

KSV15841Y2

HYD TUBE

R

1шт.

18

KSV15820

HYD TUBE

R

1шт.

19

164450A1

O-RING

4шт.

20

150124A1

FLANGE

8шт.

21

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

M14 x 50; 12.9

16шт.

22

152924A1

PLUG

Incl. 23

2шт.

23

154503A1

O-RING

1шт.
