(08-26[01]) - HYDRAULICS, AUXILIARY ATTACHMENT - TRIGGER ACTIVATED, 4.04 M (13 FT 3 IN) ARM

Запчасти Case CX350B (08-26[01]) - HYDRAULICS, AUXILIARY ATTACHMENT - TRIGGER ACTIVATED, 4.04 M (13 FT 3 IN) ARM (08) - HYDRAULICS

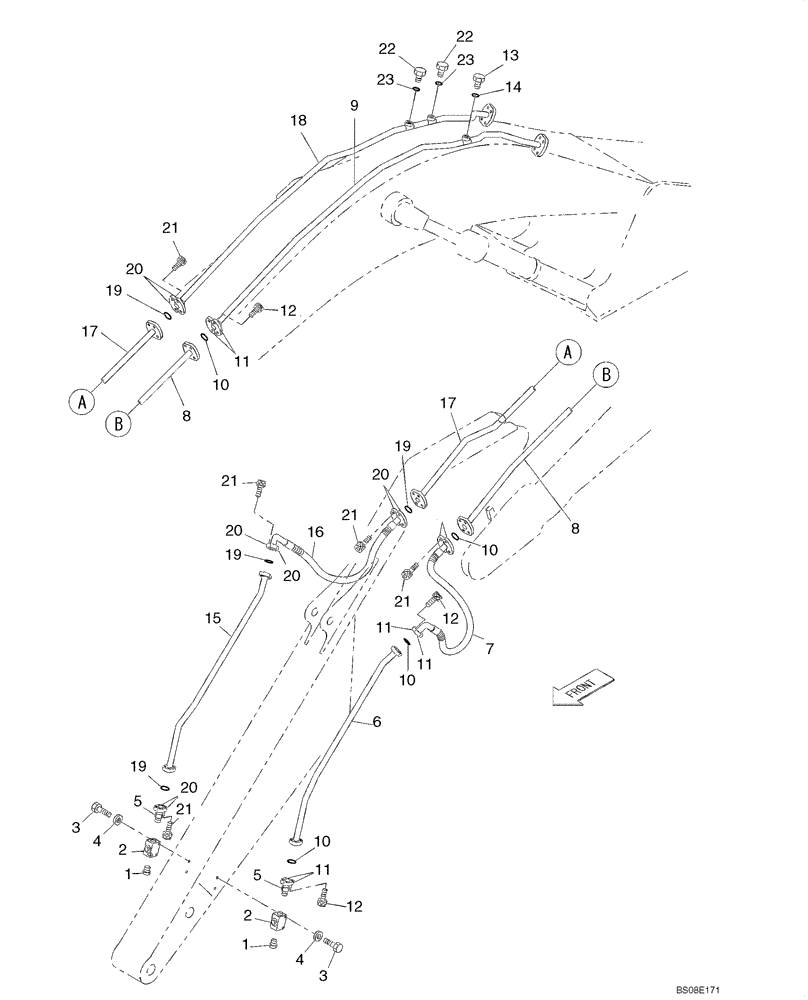

Схема запчастей Case CX350B - (08-26[01]) - HYDRAULICS, AUXILIARY ATTACHMENT - TRIGGER ACTIVATED, 4.04 M (13 FT 3 IN) ARM (08) - HYDRAULICS
5
22
16
11
10
2
11
6
12
23
7
19
22
3
20
13
1
23
8
11
11
19
3
5
12
17
2
14
4
10
19
20
10
8
20
1
10
18
9
19
20
19
17
21
20
4
15
21
21
20
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

162335A1

PLUG

2шт.

2

KHV11100

SHUT-OFF VALVE

2шт.

3

827-12090

BOLT,Hex, M12 x 1.75 x 90mm, Cl 10.9

4шт.

4

150811A1

WASHER

4шт.

5

KHV0451

FITTING

2шт.

6

KSV16370

HYD TUBE

Replaces KSV16370Y2

1шт.

7

KSV16380

HYDRAULIC HOSE,2500.00 mm

1шт.

8

KSV15831

HYD TUBE

Replaces KSV15831Y2

1шт.

9

KSV15810

HYD TUBE

Replaces KSV15810Y2

1шт.

10

164450A1

O-RING

4шт.

11

150124A1

FLANGE

8шт.

12

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

16шт.

13

152924A1

PLUG

Incl 14

1шт.

14

154503A1

O-RING

1шт.

15

KSV16360

HYD TUBE

Replaces KSV16360Y2

1шт.

16

KSV16380

HYDRAULIC HOSE,2500.00 mm

1шт.

17

KSV15841

HYD TUBE

Replaces KSV15841Y2

1шт.

18

KSV15820

HYD TUBE

Replaces KSV15820Y2

1шт.

19

164450A1

O-RING

4шт.

20

150124A1

FLANGE

8шт.

21

862-14050

HEX SOC SCREW,M14 x 50mm, Cl 12.9

16шт.

22

152924A1

PLUG

Incl 23

2шт.

23

154503A1

O-RING

1шт.
