(04-22) - ELECTRICAL CIRCUIT - QUICK COUPLER - MULTI-FIT

Запчасти Case CX290B (04-22) - ELECTRICAL CIRCUIT - QUICK COUPLER - MULTI-FIT (06) - ELECTRICAL SYSTEMS

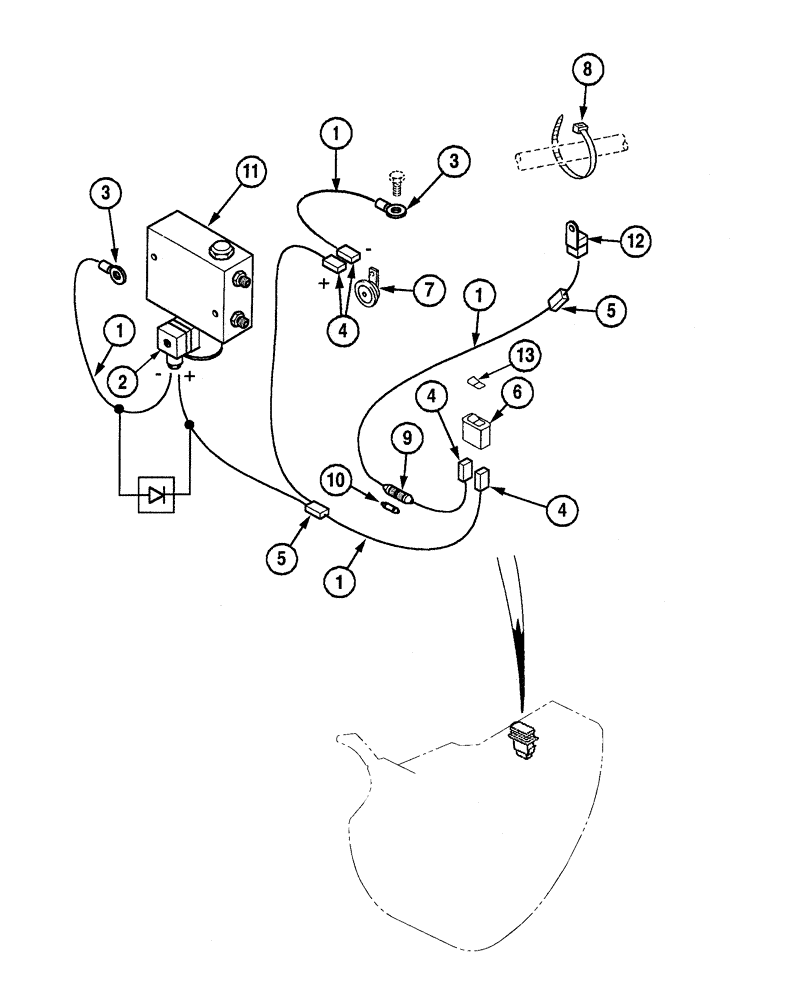

Схема запчастей Case CX290B - (04-22) - ELECTRICAL CIRCUIT - QUICK COUPLER - MULTI-FIT (06) - ELECTRICAL SYSTEMS
6
12
11
8
3
9
4
2
4
7
13
1
1
1
5
4
3
10
1
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84518712

WIRE HARNESS

1шт.

Include(s) 2 - 5, 9, 10, 12

1шт.

2

378263A1

BASE

1шт.

3

378251A1

CONNECTOR, ELEC

CONNECTOR

2шт.

4

378252A1

CONNECTOR, ELEC

CONNECTOR

4шт.

5

378254A1

CONNECTOR, ELEC

CONNECTOR

2шт.

6

84515900

COMMUTATOR

1шт.

7

378255A1

BUZZER

24V

1шт.

8

N51946

CLAMP

275 mm

1шт.

9

378258A1

SUPPORT

1шт.

10

84515330

FUSE

1шт.

11

F5343342

SOLENOID VALVE

1шт.

See Figure(s) 04-037-00 01, 08-145-00 01

1шт.

12

378253A1

CONNECTOR, ELEC

CONNECTOR

1шт.

13

418688A1

DECAL

1шт.
