(09-53) - BUCKET LINKAGE - STANDARD

Запчасти Case CX290B (09-53) - BUCKET LINKAGE - STANDARD (09) - CHASSIS/ATTACHMENTS

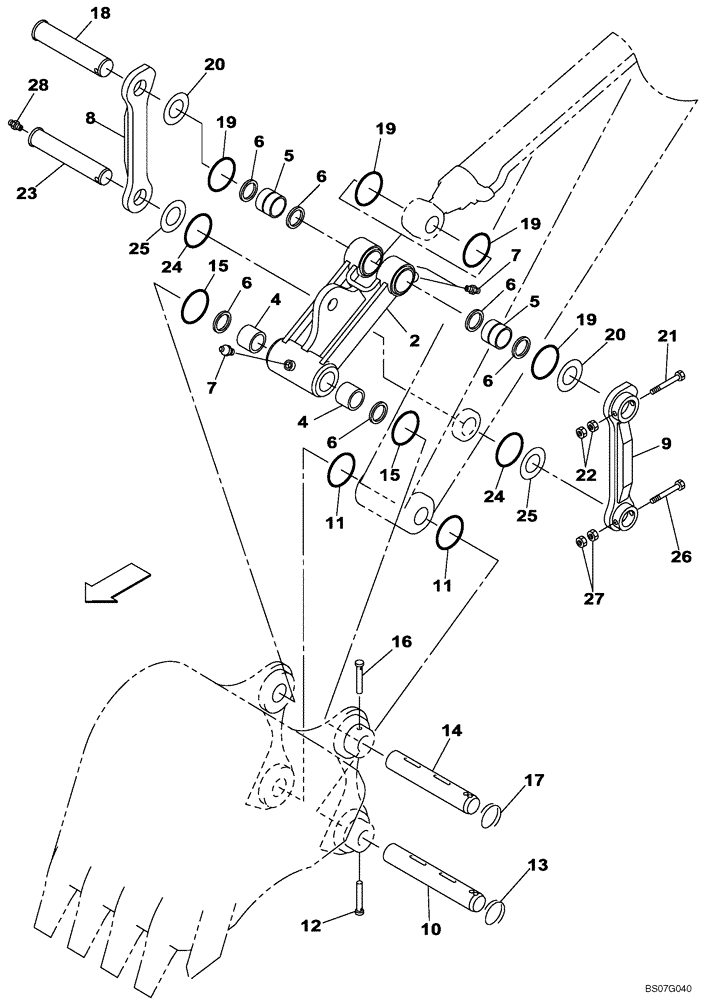

Схема запчастей Case CX290B - (09-53) - BUCKET LINKAGE - STANDARD (09) - CHASSIS/ATTACHMENTS
4
6
1
13
14
20
7
6
19
15
22
6
26
4
25
16
5
7
6
5
17
18
11
19
8
23
25
15
2
9
24
19
20
21
19
27
24
11
6
28
2
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV18620

POWER ARM

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

4

KBV11410

BUSHING

2шт.

5

KBV1358

SELF LUB RING

2шт.

6

159648A1

SEAL,90mm ID x 105mm OD x 5mm Thk

6шт.

7

153630A1

LUBE NIPPLE

3шт.

8

KBV18600

LINKAGE YOKE

1шт.

9

KBV18540

LINKAGE YOKE

1шт.

10

169284A1

PIN,90mm OD x 577mm L

1шт.

11

160403A1

O-RING,154mm ID x 8mm Width

2шт.

12

153650A1

PIN,20mm OD x 134mm L

1шт.

13

153651A1

RING

1шт.

14

169285A1

PIN,90mm OD x 523mm L

1шт.

15

160403A1

O-RING,154mm ID x 8mm Width

2шт.

16

153650A1

PIN,20mm OD x 134mm L

1шт.

17

153651A1

RING

1шт.

18

KBV18630

PIN

1шт.

19

162995A1

O-RING

4шт.

20

KBV1629

SHIM

1шт.

21

514-1403

BOLT,Hex, M24 x 2 x 180mm, Cl 10.9

1шт.

22

829-13424

NUT,M24 x 2, Cl 10

2шт.

23

KBV1451

PIN

1шт.

24

160402A1

O-RING

2шт.

25

158459A1

SHIM,81mm ID x 150mm OD x 1.2mm Thk

1шт.

26

514-1222

BOLT,Hex, M20 x 1.5 x 170mm, Cl 10.9

1шт.

27

829-11420

NUT,M20 x 1.5, Cl 10

2шт.

28

153630A1

LUBE NIPPLE

1шт.
