(09-41) - BOOM - ARM (3.10 M) BRACKET- OPTIONAL

Запчасти Case CX290B (09-41) - BOOM - ARM (3.10 M) BRACKET- OPTIONAL (09) - CHASSIS/ATTACHMENTS

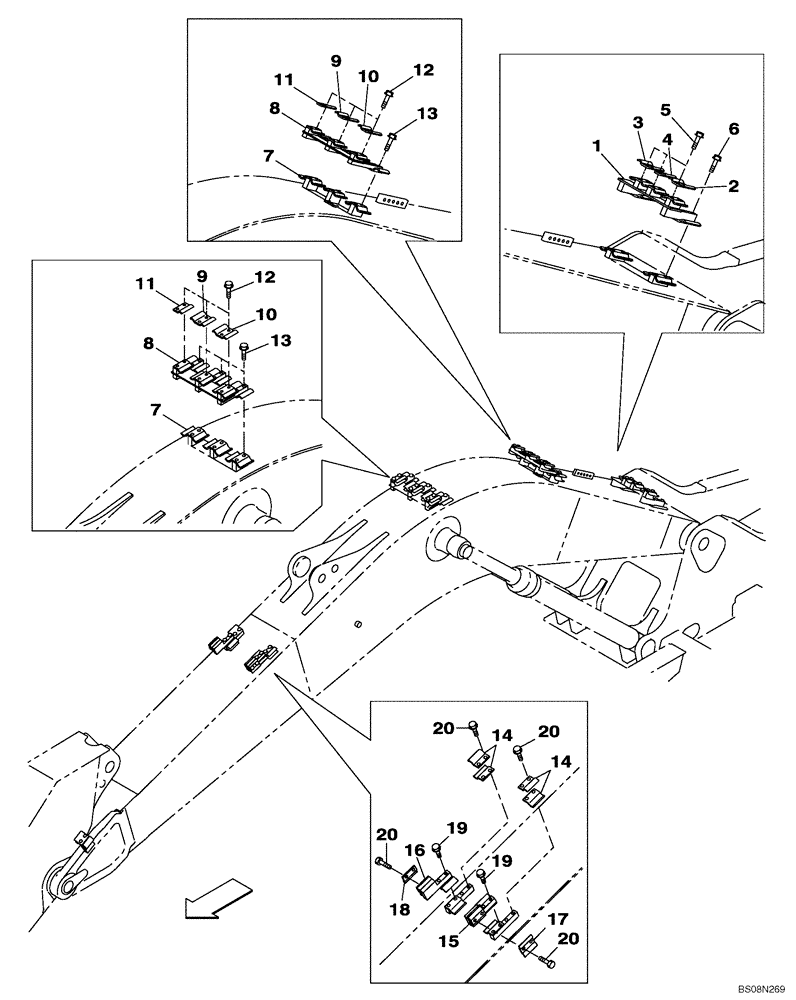

Схема запчастей Case CX290B - (09-41) - BOOM - ARM (3.10 M) BRACKET- OPTIONAL (09) - CHASSIS/ATTACHMENTS
20
12
19
14
9
11
10
3
8
7
15
19
13
12
14
6
5
13
11
20
10
17
2
18
7
20
20
8
1
9
4
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV15240

BAR

1шт.

2

KHV10520

COLLAR CLAMP

1шт.

3

KHV10480

COLLAR CLAMP

1шт.

4

KHV10500

COLLAR CLAMP

1шт.

5

166352A1

BOLT

6шт.

6

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

4шт.

7

KHV11050

COLLAR CLAMP

4шт.

8

KBV15250

BAR

2шт.

9

KHV10520

COLLAR CLAMP

2шт.

10

KHV10480

COLLAR CLAMP

2шт.

11

KHV10500

COLLAR CLAMP

2шт.

12

166352A1

BOLT

12шт.

13

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

12шт.

14

KHV11060

COLLAR CLAMP

4шт.

15

KBV14620

BAR

1шт.

16

KBV14630

BAR

1шт.

17

KHV10480

COLLAR CLAMP

1шт.

18

KHV10500

COLLAR CLAMP

1шт.

19

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

4шт.

20

166352A1

BOLT

8шт.
