(09-37[03]) - CLAMPS - BOOM

Запчасти Case CX290B (09-37[03]) - CLAMPS - BOOM (09) - CHASSIS/ATTACHMENTS

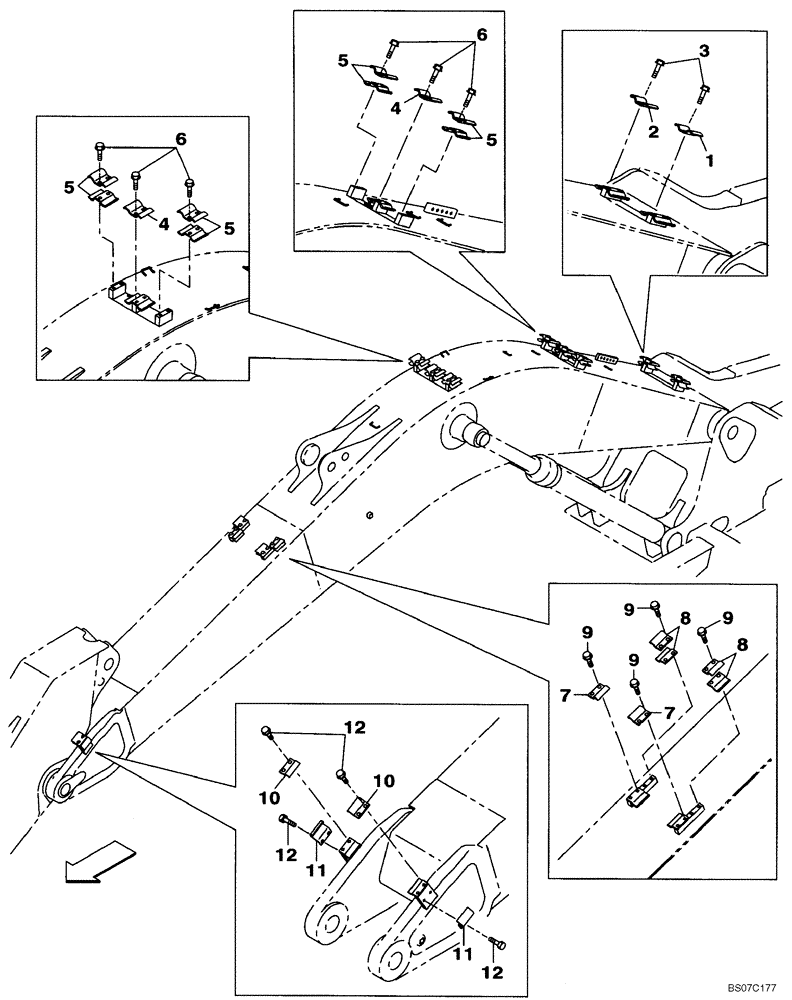

Схема запчастей Case CX290B - (09-37[03]) - CLAMPS - BOOM (09) - CHASSIS/ATTACHMENTS
10
4
9
9
5
11
12
10
2
11
8
12
9
7
4
6
12
5
5
1
7
3
5
8
6
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHV11020

COLLAR CLAMP

1шт.

2

KHV11030

COLLAR CLAMP

1шт.

3

166352A1

BOLT

4-6шт.

4

KHV11020

COLLAR CLAMP

2шт.

5

KHV11050

COLLAR CLAMP

8шт.

6

166352A1

BOLT

12-16шт.

7

KHV11040

COLLAR CLAMP

2шт.

8

KHV11060

COLLAR CLAMP

4шт.

9

166352A1

BOLT

8шт.

10

KHV11040

COLLAR CLAMP

2шт.

11

KHV11070

COLLAR CLAMP

2шт.

12

166352A1

BOLT

8шт.
