(09-24) - CAB - AIR CONDITIONING

Запчасти Case CX290B (09-24) - CAB - AIR CONDITIONING (09) - CHASSIS/ATTACHMENTS

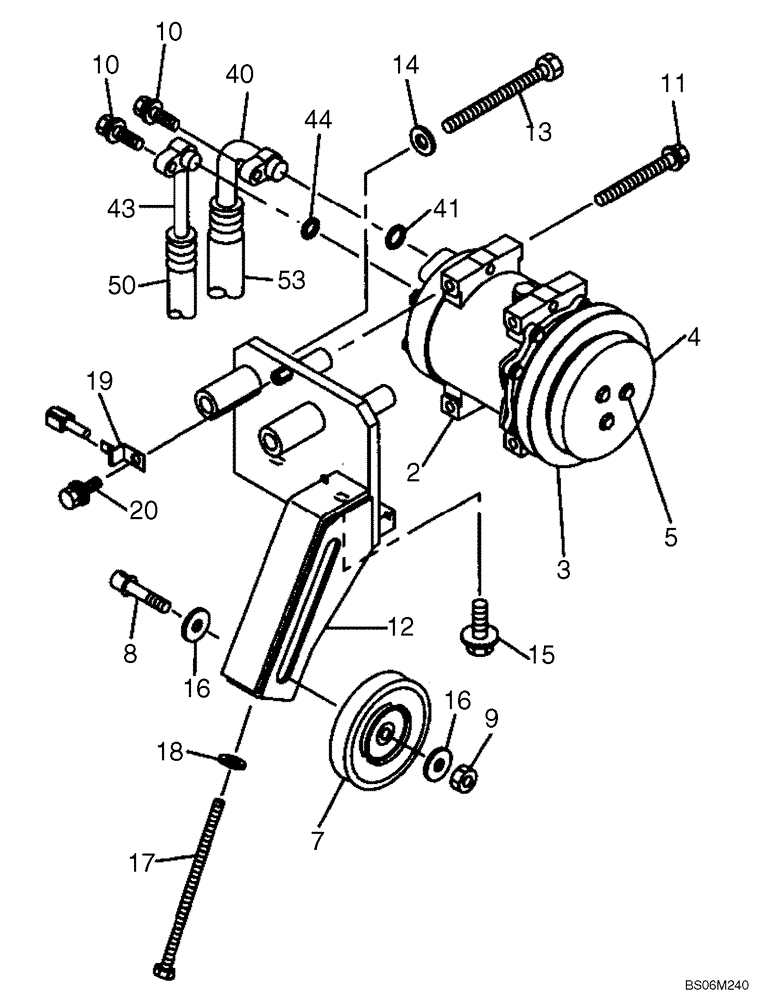

Схема запчастей Case CX290B - (09-24) - CAB - AIR CONDITIONING (09) - CHASSIS/ATTACHMENTS
7
43
16
50
41
10
3
16
19
9
4
15
8
5
14
18
44
10
53
17
11
20
2
12
40
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHR11780

AIR CONDITIONER, Incl. 2 - 11

1шт.

2

KHR3197

COMPRESSOR

Incl. 3 - 5

1шт.

KHR3197R

REMAN-COMPRESSOR

CX290B Tier 3 (1/07-)

1шт.

KHR3197C

CORE-COMPRESSOR

Return Number

1шт.

3

KHR3198

CLUTCH

1шт.

4

KHR3974

PROTECTIVE COVER

1шт.

5

KHR3975

BOLT

3шт.

7

KHR11760

PULLEY

1шт.

8

157299A1

SHAFT

1шт.

9

157292A1

NUT

1шт.

10

162457A1

SPECIAL BOLT,Spcl

2шт.

11

KAR0921

BOLT,Spcl

4шт.

12

KSR11340

SUPPORT

Replaces KSR0914

1шт.

13

827-12090

BOLT,Hex, M12 x 1.75 x 90mm, Cl 10.9

2шт.

14

150811A1

WASHER

2шт.

15

158919A1

CAPTIVE WASHER SCREW,Hex Wshr Hd, M12 x 1.75 x 35mm, Cl 10.9, Spcl

2шт.

16

151977A1

WASHER

2шт.

17

KHR3171

BOLT,Spcl

1шт.

18

183-108VR

SPRING WASHER

1шт.

19

158962A1

CLIP

1шт.

20

167518A1

BOLT

1шт.

40

KHR14160

HOSE

Incl. 41, 42

1шт.

41

169052A1

O-RING

2шт.

42

KHR3054

CAP

Not Illustrated, See Figure 09-23

1шт.

43

KHR14170

HOSE

Incl. 44, 45

1шт.

44

169053A1

O-RING

2шт.

45

KHR3053

CAP

Not Illustrated, See Figure 09-25

1шт.

50

KHR13400

PLASTIC-RUBBER TUBE

1шт.

53

166127A1

PLASTIC-RUBBER TUBE

1шт.
