(09-14) - REAR STAND

Запчасти Case CX290B (09-14) - REAR STAND (09) - CHASSIS/ATTACHMENTS

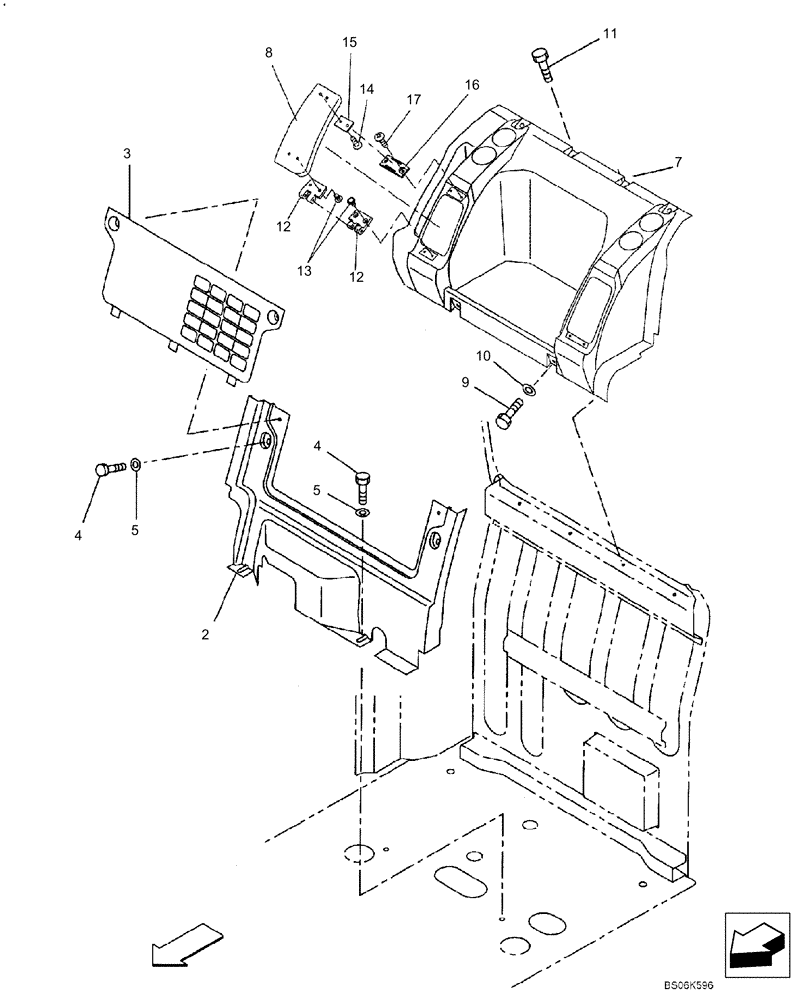

Схема запчастей Case CX290B - (09-14) - REAR STAND (09) - CHASSIS/ATTACHMENTS
5
16
7
10
2
17
13
3
15
4
4
11
5
9
8
12
14
12
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHN13871

PADDING

2 Piece; Incl. 2, 3; Replaces KHN13870

1шт.

2

NSS

NOT SOLD SEPARAT

Trim

1шт.

3

NSS

NOT SOLD SEPARAT

Cover, Rear

1шт.

4

KHN2309

BOLT,Spcl

4шт.

5

KHN2312

WASHER

4шт.

KHN12960

PADDING

Incl. 7, 8

1шт.

7

KHN12150

PADDING

1шт.

8

KHN13790

COVER

2шт.

9

KHN2309

BOLT,Spcl

2шт.

10

KHN2312

WASHER

2шт.

11

KHN2132

BOLT,Hex Flg Hd, M6 x 16

4шт.

12

KHN16170

HINGE

2шт.

13

KHN17250

SCREW

8шт.

14

KHN16190

SCREW

4шт.

15

KHN2334

PLATE

2шт.

16

KHN2333

MAGNET

2шт.

17

KHN16180

SCREW

4шт.
