(08-86) - CYLINDER ASSY, BUCKET

Запчасти Case CX290B (08-86) - CYLINDER ASSY, BUCKET (08) - HYDRAULICS

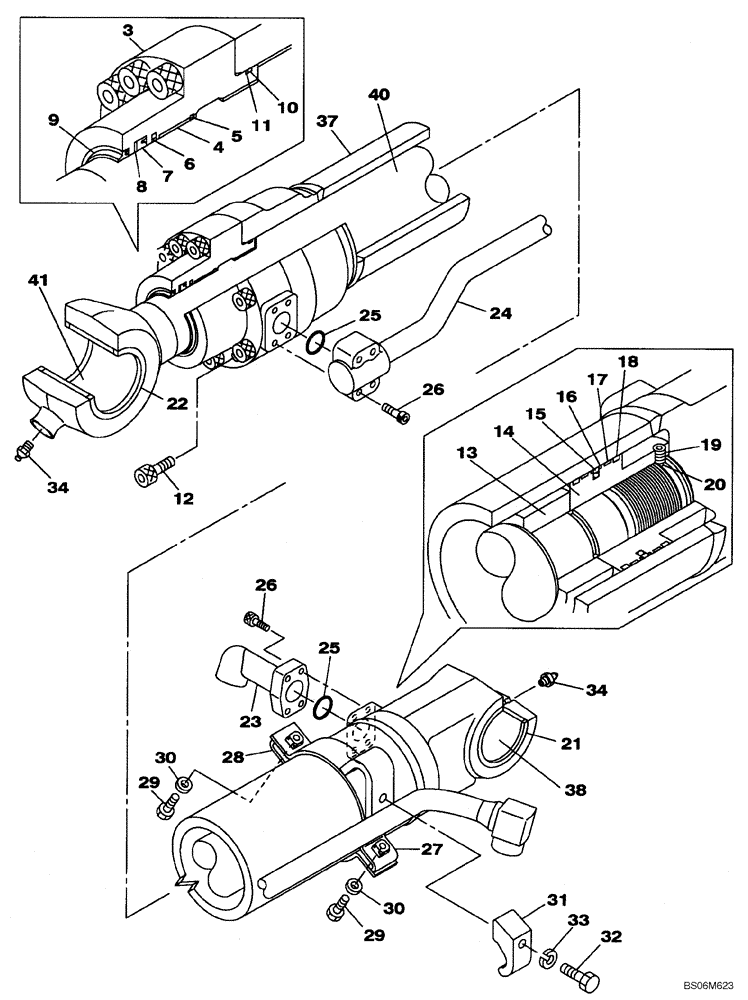

Схема запчастей Case CX290B - (08-86) - CYLINDER ASSY, BUCKET (08) - HYDRAULICS
3
27
15
23
34
25
34
40
25
19
9
8
30
17
33
37
18
6
26
32
13
12
21
11
16
4
30
14
20
7
5
28
31
22
41
10
38
29
24
29
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KBV13620

BUCKET CYLINDER

Incl. 3 - 41

1шт.

KBV13620R

REMAN-HYD CYLINDER

CX290B CRAWLER EXCAVATOR TIER 3 (NA), BUCKET (1/07-)

1шт.

KBV13620C

CORE-HYD CYLINDER

Return Number

1шт.

3

LU002520

CYLINDER END CAP

1шт.

4

160050A1

BUSHING

1шт.

5

155713A1

RING, SNAP

RING SNAP

1шт.

6

LE014990

SEALING RING

SEALRING

1шт.

7

LE015000

O-RING

1шт.

8

155249A1

BACK-UP RING

1шт.

9

161877A1

BACK-UP RING

1шт.

10

154777A1

O-RING

1шт.

11

159994A1

BACK-UP RING

1шт.

12

166094A1

BOLT,Hex Skt, M18 x 80mm

12шт.

13

160122A1

RING

1шт.

14

LJ015220

PISTON

1шт.

15

159961A1

SEALING RING

SEALRING

1шт.

16

159995A1

BACK-UP RING

2шт.

17

LE015310

WIPER SEAL

2шт.

18

160016A1

RING

2шт.

19

156228A1

SET SCREW

1шт.

20

155981A1

BALL

1шт.

21

160483A1

BACK-UP RING

2шт.

22

LE00951

WIPER SEAL

2шт.

23

LK00289

TUBE

1шт.

24

LR015800

HYD TUBE

1шт.

25

154528A1

O-RING

2шт.

26

87016471

HEX SOC SCREW,M10 x 30mm, Cl 12.9

8шт.

27

LD001610

CLAMP BRACKET

1шт.

28

160339A1

MOUNTING CLIP

1шт.

29

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

30

156227A1

WASHER

2шт.

31

155717A1

COLLAR

1шт.

32

628-12055

BOLT,Hex, M12 x 1.75 x 55mm, Cl 10.9, Full Thd

1шт.

33

892-10012

LOCK WASHER,M12

1шт.

34

153630A1

LUBE NIPPLE

2шт.

LZ008500

HYD CYL SLEEVE

Incl. 37, 38

1шт.

37

NSS

NOT SOLD SEPARAT

Tube, Cylinder

1шт.

38

KBV1361

SELF LUB RING

1шт.

LZ008510

PISTON ROD

Incl. 40, 41

1шт.

40

NSS

NOT SOLD SEPARAT

Rod

1шт.

41

KBV13750

SELF LUB RING

1шт.

LZ008490

SEAL KIT

Incl. 6 - 11, 15 - 18

1шт.
