(09-41) - ARM CYLINDER - MOUNTING

Запчасти Case CX240BLR (09-41) - ARM CYLINDER - MOUNTING (09) - CHASSIS/ATTACHMENTS

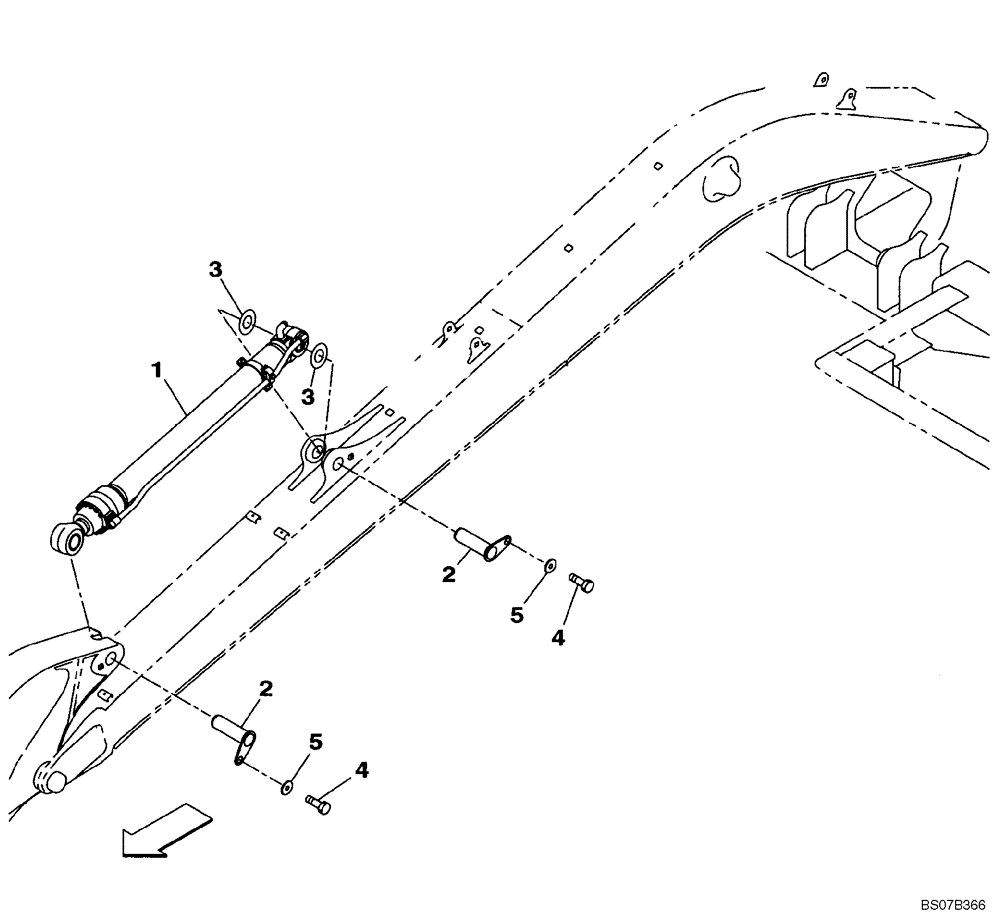

Схема запчастей Case CX240BLR - (09-41) - ARM CYLINDER - MOUNTING (09) - CHASSIS/ATTACHMENTS
4
5
4
5
1
3
3
2
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KBV18420

HYDRAULIC CYLINDER

Arm; See Figure 08-089

1шт.

1

KBV18420R

REMAN-HYD CYLINDER

CX240BLR CRAWLER EXCAVATOR TIER 3 (NA), Arm (3/07-)

1шт.

1

KBV18420C

CORE-HYD CYLINDER

Return Number

1шт.

2

KBV14540

PIN

1шт.

2

KBV19070

PIN

Not Shown

1шт.

3

KBV1629

SHIM

2шт.

4

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

2шт.

5

157141A1

WASHER

2шт.
