(09-59) - QUICK HITCH - HYDRAULIC - MULTI-FIT

Запчасти Case CX240B (09-59) - QUICK HITCH - HYDRAULIC - MULTI-FIT (09) - CHASSIS/ATTACHMENTS

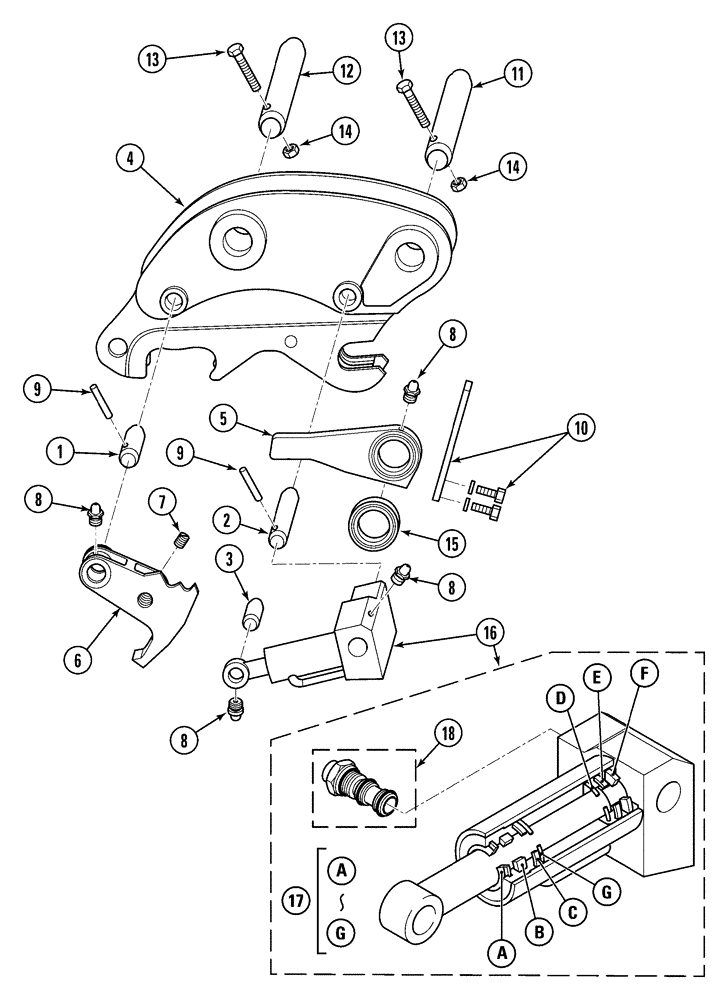

Схема запчастей Case CX240B - (09-59) - QUICK HITCH - HYDRAULIC - MULTI-FIT (09) - CHASSIS/ATTACHMENTS
10
3
8
9
6
14
5
16
7
8
8
15
17
14
13
4
11
1
8
2
9
12
18
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

429660A1

QUICK MALE COUPLING

1шт.

Include(s) 1 - 18

1шт.

1

446211A1

PIN

1шт.

2

446212A1

PIN

1шт.

3

446213A1

PIN

1шт.

4

NSS

NOT SOLD SEPARAT

1шт.

5

446214A1

LOCKING BAR

1шт.

6

386674A1

HOOK

1шт.

7

386643A1

SCREW,M8 x 16mm

1шт.

8

380579A1

NIPPLE, LUBE

NIPPLE

4шт.

9

394631A1

PIN, ROLL

2шт.

10

386680A1

LOCKING BAR

1шт.

11

429781A1

PIN

1шт.

12

429782A1

PIN

1шт.

13

X333866

NO LONGER SERVICED,Hex, M20 x 200, 8.8

BOLT

2шт.

14

S34171

NUT

2шт.

15

386660A1

SPACER

1шт.

16

386678A1

HYDRAULIC CYLINDER

1шт.

Include(s) 17, 18

1шт.

17

403879A1

SEAL KIT

1шт.

Include(s) A - G

1шт.

18

E5343341

DISTRIBUTOR

1шт.
