(08-104) - HYDRAULIC CIRCUIT - QUICK COUPLER - MULTI-FIT

Запчасти Case CX240B (08-104) - HYDRAULIC CIRCUIT - QUICK COUPLER - MULTI-FIT (08) - HYDRAULICS

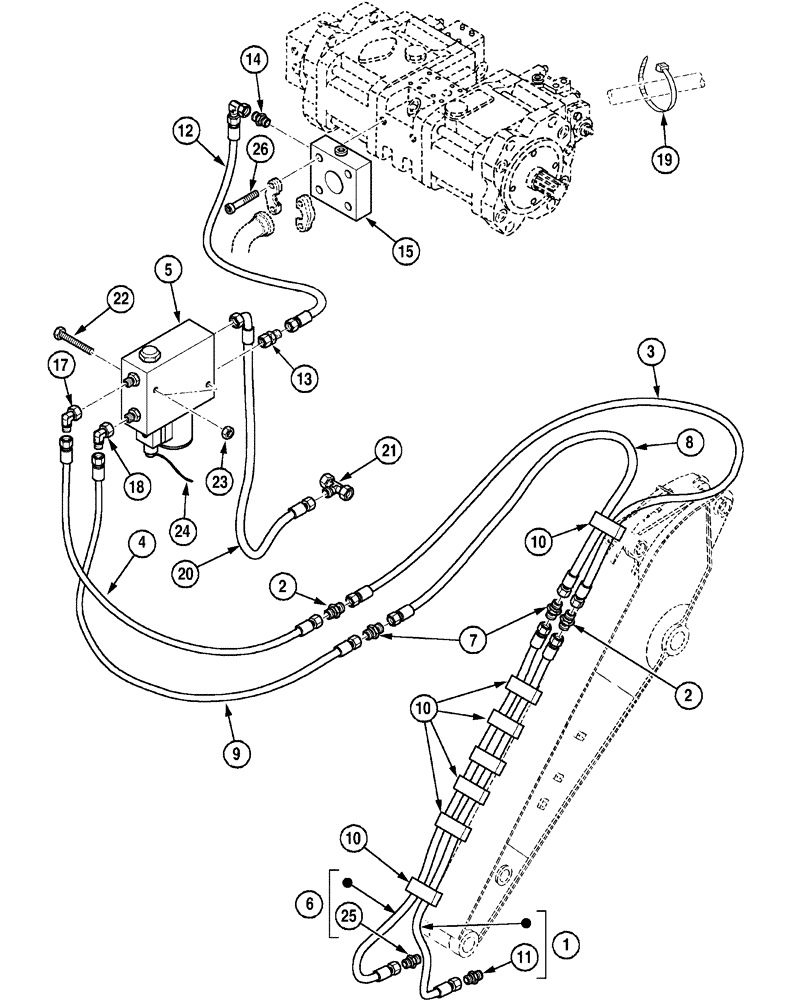

Схема запчастей Case CX240B - (08-104) - HYDRAULIC CIRCUIT - QUICK COUPLER - MULTI-FIT (08) - HYDRAULICS
1
22
13
12
18
10
2
1
26
6
2
21
19
3
7
10
8
15
17
6
20
4
11
14
24
10
25
23
9
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

394453A1

HOSE

1990 mm

1шт.

Include(s) 11

1шт.

2

D5137582

FITTING

2шт.

3

394462A1

HOSE

3300 mm

1шт.

Dipper 2.50 m, 3.00 m

1шт.

3

394455A1

HOSE

3900 mm

1шт.

Dipper 3.50 m

1шт.

4

402612A1

HOSE,9000.00 mm

1шт.

378262A1

VALVE

1шт.

Include(s) 5, 22, 23

1шт.

5

F5343342

SOLENOID VALVE

24V

1шт.

See Figure(s) 04-037-00 01

1шт.

6

394456A1

HOSE

1шт.

Include(s) 25

1шт.

7

E5137583

FITTING

2шт.

8

394464A1

HOSE

1шт.

Dipper 2.50 m, 3.00 m

1шт.

8

394458A1

HOSE

3900 mm

1шт.

Dipper 3.50 m

1шт.

9

402613A1

HOSE,9000.00 mm

9000 mm

1шт.

10

394413A1

CLAMP

5шт.

12

413122A1

HOSE

1000 mm

1шт.

13

413045A1

UNION

1шт.

14

414040A1

UNION

1шт.

15

414041A1

BLOCK ASSY.

1шт.

17

369624A1

FITTING

1шт.

18

394412A1

FITTING

1шт.

19

N51946

CLAMP

275 mm

1шт.

20

413940A1

HOSE

1300 mm

1шт.

21

369627A1

TEE

1шт.

22

D433829

SCREW

2шт.

23

F234513

SAFETY NUT

M6

2шт.

24

84518712

WIRE HARNESS

1шт.

See Figure(s) 04-035-00 01

1шт.

26

G833802

BOLT

4шт.
