(08-088) - CYLINDER ASSY, BOOM, LEFT HAND

Запчасти Case CX240B (08-088) - CYLINDER ASSY, BOOM, LEFT HAND (08) - HYDRAULICS

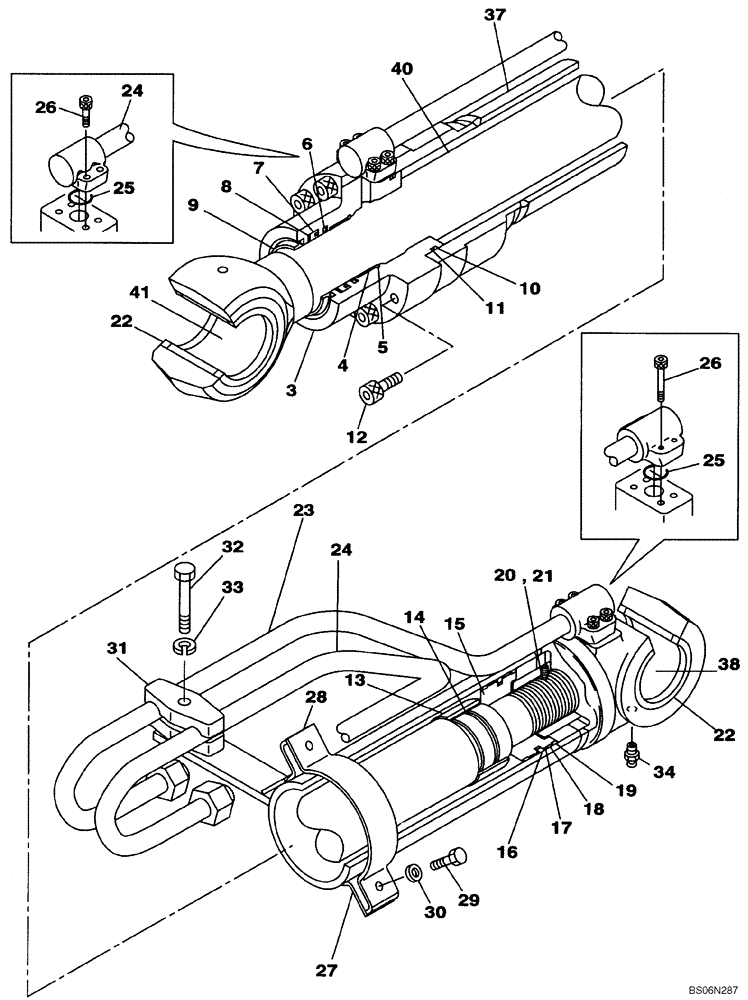

Схема запчастей Case CX240B - (08-088) - CYLINDER ASSY, BOOM, LEFT HAND (08) - HYDRAULICS
26
24
12
38
13
22
25
20
14
16
21
24
29
9
5
11
18
10
40
30
28
33
3
4
6
17
25
15
22
37
41
26
31
8
19
27
32
34
7
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KBV11000

HYDRAULIC CYLINDER

Boom; Left Hand; Incl. 3 - 41

1шт.

KBV25230R

REMAN-HYD CYLINDER

CX240B CRAWLER EXCAVATOR TIER 3 (NA), BOOM, LEFT HAND, (1/07-), Reman for New PN KBV11000

1шт.

KBV25230C

CORE-HYD CYLINDER

Return Number

1шт.

3

LU00116

CYLINDER END CAP

1шт.

4

160050A1

BUSHING

1шт.

5

155713A1

RING, SNAP

RING SNAP

1шт.

6

LE014990

SEALING RING

SEALRING

1шт.

7

LE015000

O-RING

1шт.

8

155249A1

BACK-UP RING

1шт.

9

161877A1

BACK-UP RING

1шт.

10

154769A1

O-RING

1шт.

11

LE00433

BACK-UP RING

1шт.

12

166094A1

BOLT,Hex Skt, M18 x 80mm

12шт.

13

161878A1

BUSHING

1шт.

14

LE00707

RING

1шт.

15

LJ014810

PISTON

1шт.

16

155323A1

SEALING RING

1шт.

17

159993A1

BACK-UP RING

2шт.

18

LE013640

WIPER SEAL

2шт.

19

155319A1

RING

2шт.

20

LV000480

SCREW,Spcl

1шт.

21

155977A1

BALL

1шт.

22

162962A1

WIPER SEAL

1шт.

23

LR015440

HYD TUBE

1шт.

24

LR015410

HYD TUBE

1шт.

25

154528A1

O-RING

2шт.

26

87016471

HEX SOC SCREW,M10 x 30mm, Cl 12.9

8шт.

27

LD001540

MOUNTING CLIP

1шт.

28

LD00042

MOUNTING CLIP

1шт.

29

158131A1

BOLT,High Strength, M10 x 1.5 x 35mm, Cl 10.9

2шт.

30

156227A1

WASHER

2шт.

31

155701A1

COLLAR

2шт.

32

153910A1

BOLT,High Strength, Hex, M14 x 80mm

1шт.

33

892-16014

LOCK WASHER,M14, Hvy

1шт.

34

153630A1

LUBE NIPPLE

1шт.

LZ008140

HYD CYL SLEEVE

Incl. 37, 38

1шт.

37

NSS

NOT SOLD SEPARAT

1шт.

38

KBV1363

SELF LUB RING

1шт.

LZ008150

PISTON ROD

Incl. 40, 41

1шт.

40

NSS

NOT SOLD SEPARAT

1шт.

41

KBV1363

SELF LUB RING

1шт.

LZ008130

SEAL KIT

Incl. 6 - 11, 14, 16 - 19

1шт.
