(08-043) - OPTION LINE (BAR BASE) - 3.0 M ARM

Запчасти Case CX240B (08-043) - OPTION LINE (BAR BASE) - 3.0 M ARM (08) - HYDRAULICS

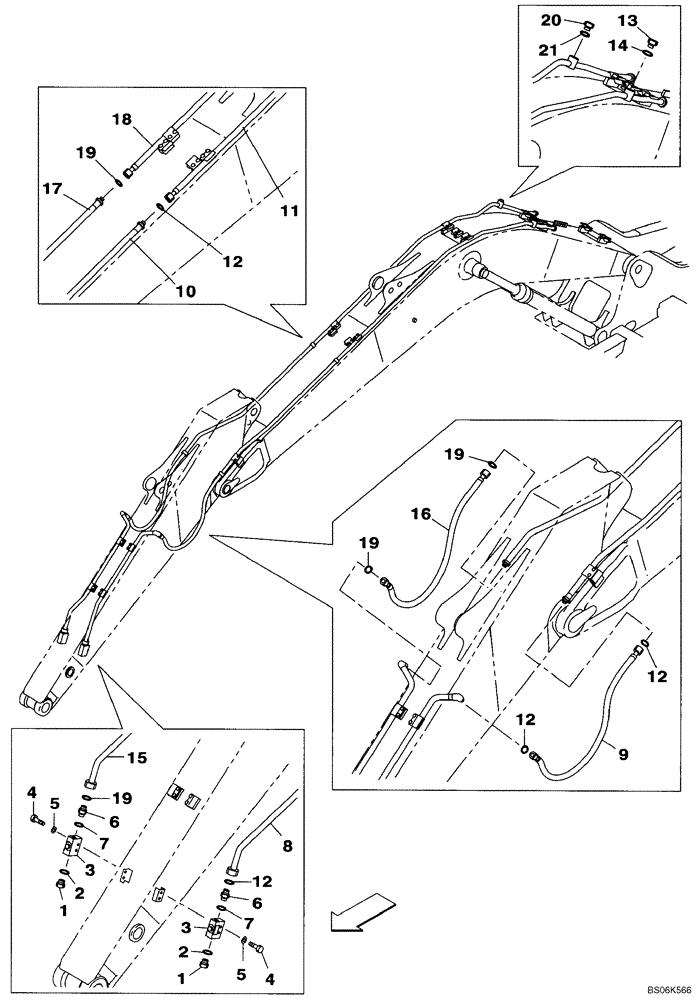

Схема запчастей Case CX240B - (08-043) - OPTION LINE (BAR BASE) - 3.0 M ARM (08) - HYDRAULICS
8
6
2
3
19
5
5
12
2
11
7
15
12
9
19
18
6
21
1
20
1
3
17
12
19
10
14
16
4
12
19
4
7
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

162659A1

PLUG

Incl. 2

2шт.

2

154523A1

O-RING

1шт.

3

KHV10690

VALVE SECTION

2шт.

4

827-12080

BOLT,Hex, M12 x 1.75 x 80mm, Cl 10.9

4шт.

5

150811A1

WASHER

4шт.

6

KHJ1349

ADAPTER

Incl. 7

2шт.

7

154523A1

O-RING

1шт.

8

KBV15560

HYD TUBE

1шт.

9

KRV19740

HYDRAULIC HOSE,25.40 mm ID x 1500.00 mm

1шт.

10

KBV15580Y2

HYD TUBE

Replaces KBV15580

1шт.

11

KBV15600Y2

HYD TUBE

Replaces KBV15600

1шт.

12

KHJ1361

O-RING,0.07" Thk x 0.926" ID

4шт.

13

152924A1

PLUG

Incl. 14

1шт.

14

154503A1

O-RING

1шт.

15

KBV15570

HYD TUBE

1шт.

16

KRV19740

HYDRAULIC HOSE,25.40 mm ID x 1500.00 mm

1шт.

17

KBV15590Y2

HYD TUBE

Replaces KBV15590

1шт.

18

KBV15610Y2

HYD TUBE

Replaces KBV15610

1шт.

19

KHJ1361

O-RING,0.07" Thk x 0.926" ID

4шт.

20

152924A1

PLUG

Incl. 21

1шт.

21

154503A1

O-RING

1шт.
