Запчасти Case CX210BNLC (09-09) - CONTROLS - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS

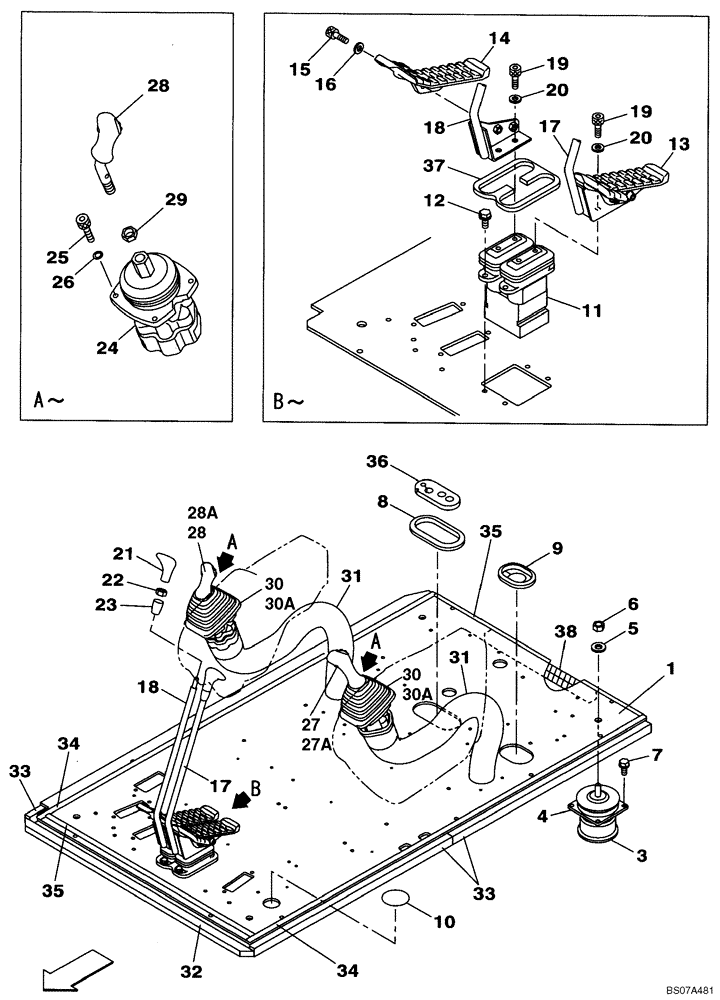

Схема запчастей Case CX210BNLC - (09-09) - CONTROLS - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS
30a
37
23
28a
11
30
28
38
14
32
9
16
17
25
35
31
24
18
1
33
20
35
18
34
8
12
22
27
36
27a
29
26
3
20
33
28
21
4
30
15
19
19
7
5
6
31
10
17
34
30a
13

Артикул

Название

Примечание

Количество

1

KHJ14080

FLOOR

1шт.

KHJ10440

BELLOWS

Incl. 3, 4

4шт.

3

KHJ11100

BELLOWS

1шт.

4

KHJ11110

PLATE

1шт.

5

150714A1

WASHER

4шт.

6

829-1416

NUT,M16, Cl 10

4шт.

7

KHN3009

BOLT,Spcl

Replaces KHN3029

16шт.

8

KHJ1375

GROMMET

1шт.

9

162625A1

GROMMET

1шт.

10

KHJ14570

GROMMET

1шт.

11

KRJ5803

CONTROL BLOCK

See Figure 08-72, No longer Available, Order KHJ19270

1шт.

11

KHJ19270

CONTROL BLOCK

See Figure 08-72A

1шт.

12

166052A1

BOLT

4шт.

13

KHJ13840

PEDAL

Left Hand

1шт.

14

KHJ13830

PEDAL

Right Hand

1шт.

15

KHJ1820

BOLT,Hex Skt Hd

4шт.

16

150604A1

WASHER

4шт.

17

KHJ14430

CONTROL LEVER

Left Hand

1шт.

18

KHJ14440

CONTROL LEVER

Right Hand

1шт.

19

165404A1

BOLT,Hex Skt, M10 x 20mm

4шт.

20

150604A1

WASHER

4шт.

21

KHJ2896

HANDLE

Granite Black

2шт.

22

150373A1

NUT

2шт.

23

KHJ2897

SPACER

Granite Black

2шт.

24

KHJ13290

CONTROL BLOCK

See Figure 08-82

2шт.

25

108R006Y020R

BOLT

8шт.

26

892-11006

LOCK WASHER,M6

8шт.

27

KHJ2913

GRIP

Left Hand; If Used

1шт.

27a

KHJ16151

HANDLE

Left Hand; If Used, Replaces KHJ16150

1шт.

28

KHJ2912

GRIP

Right Hand; If Used

1шт.

28a

KHJ16141

GRIP

Right Hand; If Used, Replaces KHJ16140

1шт.

29

151154A1

JAM NUT

2шт.

30

KHN3680

BELLOWS

Used With Ref 27 and 28

2шт.

30a

KHN16760

BELLOWS

Used With Ref 27A and 28A

2шт.

31

KHJ14470

HOSE PROTECTION

2шт.

32

KHJ10640

SEAL

1шт.

33

KHJ12660

SEAL

3шт.

34

KHJ13580

SEAL

2шт.

35

KHJ13590

SEAL

2шт.

36

KHJ13560

SEAL

1шт.

37

KHJ13910

SEAL

1шт.

38

KLN0257

SEAL

1шт.

Выбрано товаров: 42
