Запчасти Case CX210BNLC (08-87) - KRJ17130 PUMP ASSY, HYDRAULIC - PISTON (08) - HYDRAULICS

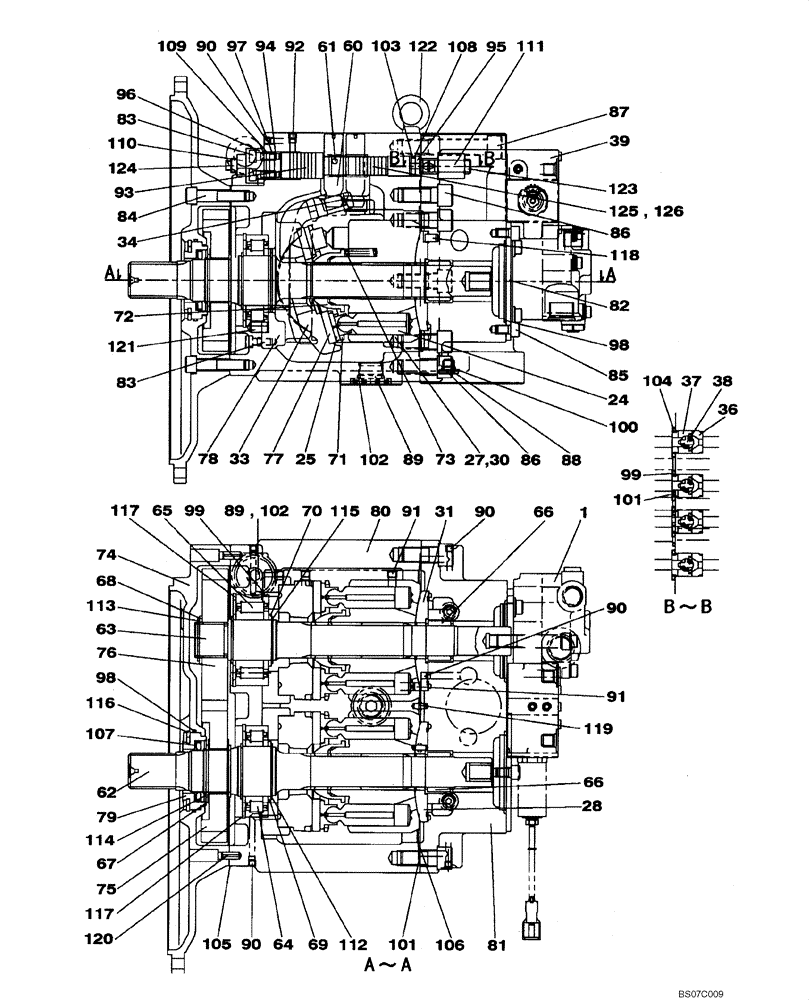

Схема запчастей Case CX210BNLC - (08-87) - KRJ17130 PUMP ASSY, HYDRAULIC - PISTON (08) - HYDRAULICS
89
72
119
126
97
98
33
83
71
70
102
101
79
28
99
125
115
80
117
90
61
109
121
107
27
25
99
65
81
114
101
84
123
117
120
110
96
90
68
116
104
75
38
90
67
91
78
63
1
92
39
113
91
108
103
66
118
86
76
82
95
85
83
106
66
88
98
74
122
77
124
30
94
100
34
87
69
111
112
24
60
90
86
102
31
89
37
73
36
64
62
105
93

Артикул

Название

Примечание

Количество

KRJ17130

HYDRAULIC PUMP

Includes All Parts On Figures 08-87 - 08-91

1шт.

1

LJ015250

HYDRAULIC PUMP

See Figure 08-88

1шт.

TJ00765

PISTON

Incl. 24, 25

2шт.

24

NSS

NOT SOLD SEPARAT

Piston

9шт.

25

NSS

NOT SOLD SEPARAT

Shoe

9шт.

LJ014500

BARREL

Incl. 27, 28

1шт.

27

NSS

NOT SOLD SEPARAT

Block, Cylinder

1шт.

28

NSS

NOT SOLD SEPARAT

Plate

1шт.

LJ014490

BARREL

Incl. 30, 31

1шт.

30

NSS

NOT SOLD SEPARAT

Block, Cylinder

1шт.

31

NSS

NOT SOLD SEPARAT

Plate

1шт.

LR014410

PLATE

Incl. 33, 34

2шт.

33

NSS

NOT SOLD SEPARAT

Plate

1шт.

34

NSS

NOT SOLD SEPARAT

Bushing

1шт.

LJ014200

CHECK VALVE

Check; Incl. 36 - 38

1шт.

36

NSS

NOT SOLD SEPARAT

Seat

1шт.

37

NSS

NOT SOLD SEPARAT

Stopper

1шт.

38

NSS

NOT SOLD SEPARAT

Ball

1шт.

39

LJ015260

VALVE SECTION

See Figure 08-XX

1шт.

LA010570

SPECIAL PIN

Incl. 60, 61

2шт.

60

NSS

NOT SOLD SEPARAT

Pin

1шт.

61

NSS

NOT SOLD SEPARAT

Pin

1шт.

62

LB012150

DRIVE SHAFT

1шт.

63

LB011430

GEAR SHAFT

1шт.

64

LB011400

ROLLER BEARING

1шт.

65

LB011410

ROLLER BEARING

1шт.

66

TB00082

NEEDLE BEARING,35 mm ID x 47 mm OD x 30 mm

2шт.

67

LH004650

SPACER

2шт.

68

156963A1

SPACER

1шт.

69

LH004660

SPACER

2шт.

70

TH00107

SPACER

2шт.

71

TR00047

PLATE

2шт.

72

169288A1

BUSHING

2шт.

73

156960A1

SPRING

18шт.

74

LW004840

HOUSING

1шт.

75

LC002760

GEAR

1шт.

76

LC002770

GEAR

1шт.

77

160113A1

PLATE

2шт.

78

LS003070

SUPPORT

2шт.

79

LW004850

COVER

1шт.

80

LW004860

HOUSING

1шт.

81

LW004930

COVER

1шт.

82

LW00400

COVER

1шт.

83

861-8020

HEX SOC SCREW,M8 x 20mm, Cl 12.9

16шт.

84

108R012Y055N

BOLT

10шт.

85

108R010Y016R

BOLT

2шт.

86

863-16040

HEX SOC SCREW,M16 x 40mm, Cl 12.9

12шт.

87

TUM0010

BOLT

1шт.

88

LK00015

PLUG

2шт.

89

TK00180

PLUG

2шт.

90

LK00003

PLUG

15шт.

91

LK00028

PLUG

9шт.

92

LK005480

PLUG

2шт.

93

LJ014210

PISTON

2шт.

94

LG006190

STOP LOCK

2шт.

95

160116A1

STOP

2шт.

96

LW004880

COVER

2шт.

97

LE013380

O-RING

2шт.

98

LE013480

O-RING

2шт.

99

LE013470

O-RING

3шт.

100

LE013410

O-RING

2шт.

101

LE013400

O-RING

4шт.

102

LE013440

O-RING

2шт.

103

LE01177

O-RING

2шт.

104

LE013520

O-RING

4шт.

105

LE013230

GASKET

1шт.

106

LE013240

GASKET

1шт.

107

169289A1

OIL SEAL

1шт.

108

153970A1

BACK-UP RING

2шт.

109

CBP0365

BACK-UP RING

2шт.

110

164R016VR

NUT

2шт.

111

LA010610

JAM NUT

2шт.

112

TMM0028

RING

2шт.

113

800-1140

SNAP RING,M40, Ext

1шт.

114

800-1150

SNAP RING,M50, Ext

2шт.

115

800-1145

SNAP RING,M45, Ext

2шт.

116

800-2185

SNAP RING,M85 x 3, Int

1шт.

117

380A1000Z

SNAP RING

2шт.

118

156954A1

DOWEL

2шт.

119

338W060Z014B

LINCH PIN

2шт.

120

738-1820

LOCK PIN,M8 x 20, Slotted

2шт.

121

LA010620

DOWEL

2шт.

122

126R010SR

EYEBOLT

BOLT, EYE

2шт.

123

LV000460

SCREW,Spcl

2шт.

124

TV00002

SCREW

2шт.

125

NSS

NOT SOLD SEPARAT

Name Plate

1шт.

126

LA00027

RIVET

2шт.

Выбрано товаров: 87
