(09-38[01]) - CLAMPS - BOOM

Запчасти Case CX210BLR (09-38[01]) - CLAMPS - BOOM (09) - CHASSIS/ATTACHMENTS

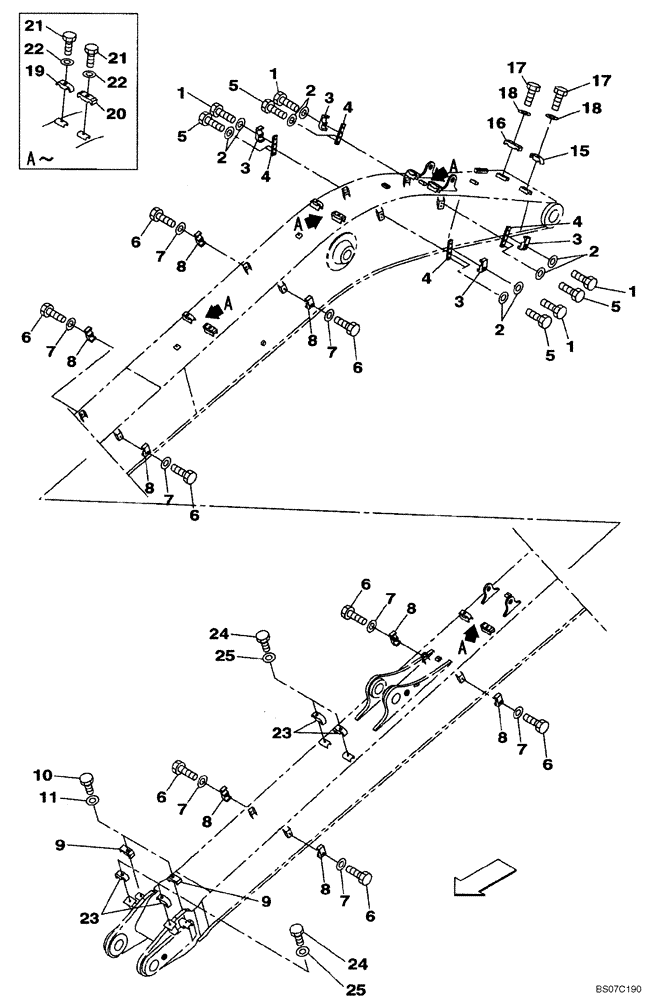

Схема запчастей Case CX210BLR - (09-38[01]) - CLAMPS - BOOM (09) - CHASSIS/ATTACHMENTS
4
6
4
8
1
3
6
19
2
11
7
8
25
18
17
10
7
7
8
25
5
20
3
9
1
6
3
23
24
22
2
21
8
5
4
23
2
8
5
7
6
7
16
18
6
17
5
8
21
8
2
6
8
4
7
6
1
22
6
7
24
8
9
3
5
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

4шт.

2

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

12шт.

3

150777A1

COLLAR

4шт.

4

KRV2815

BAR

4шт.

5

627-16045

BOLT,Hex, M16 x 2 x 45mm, Cl 10.9, Full Thd

8шт.

6

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

8шт.

7

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

8шт.

8

150777A1

COLLAR

8шт.

9

150777A1

COLLAR

2шт.

10

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

2шт.

11

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

15

151489A1

CLAMP

1шт.

16

159742A1

COLLAR

1шт.

17

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

2шт.

18

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

2шт.

19

151489A1

CLAMP

4шт.

20

159742A1

COLLAR

4шт.

21

827-16070

BOLT,Hex, M16 x 2 x 70mm, Cl 10.9

8шт.

22

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

8шт.

23

151486A1

CLAMP BRACKET

4шт.

24

827-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 10.9

4шт.

25

150811A1

WASHER

4шт.
