(09-54) - BUCKET LINKAGE - HEAVY DUTY

Запчасти Case CX210B (09-54) - BUCKET LINKAGE - HEAVY DUTY (09) - CHASSIS/ATTACHMENTS

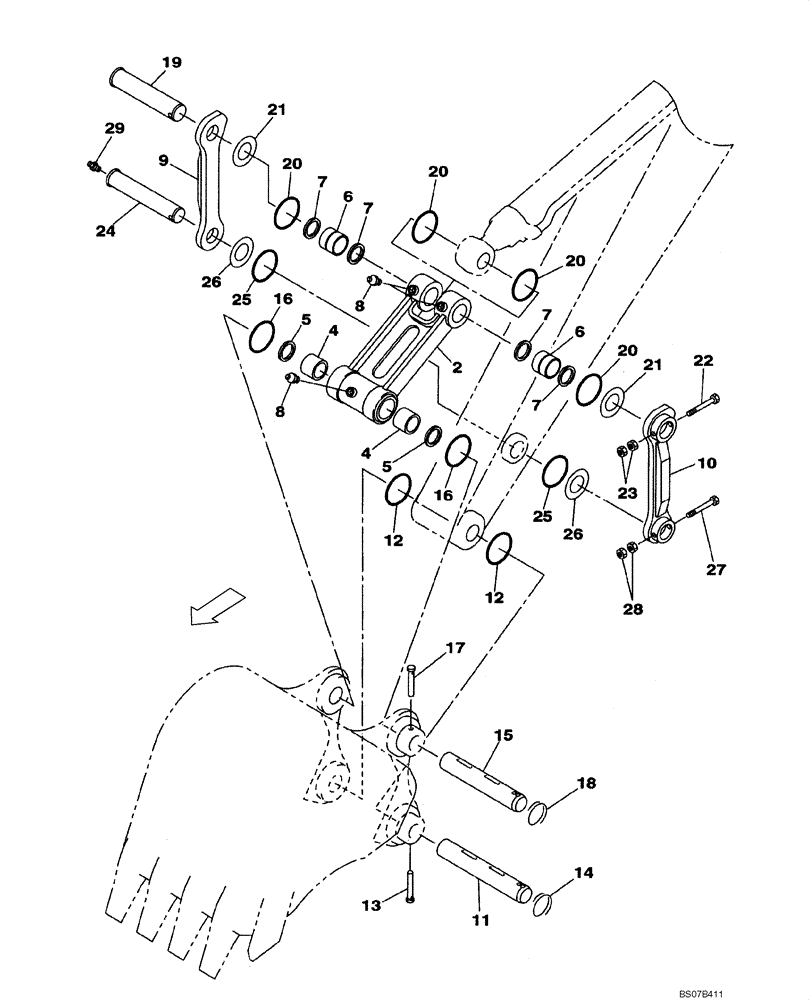

Схема запчастей Case CX210B - (09-54) - BUCKET LINKAGE - HEAVY DUTY (09) - CHASSIS/ATTACHMENTS
8
13
26
8
2
15
7
25
21
17
7
4
19
20
18
28
20
20
12
9
10
14
5
7
12
6
24
23
5
16
27
4
21
25
26
16
11
22
6
29
20
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KRV20241

POWER ARM

LINKAGE, Bucket, Incl. 2 - 7, Replaces KRV19500

1шт.

2

NSS

NOT SOLD SEPARAT

Link, Bucket

1шт.

4

KRV10930

BUSHING

2шт.

5

159647A1

SEAL,80mm ID x 95mm OD x 5mm Thk

2шт.

6

KRV2395

SELF LUB RING

2шт.

7

160401A1

SEAL,85mm ID x 100mm OD x 5mm Thk

4шт.

8

153630A1

LUBE NIPPLE

3шт.

9

KRV13010

LINKAGE YOKE

1шт.

10

KRV13020

LINKAGE YOKE

1шт.

11

169282A1

PIN,80mm OD x 560mm L

1шт.

12

162995A1

O-RING

2шт.

13

153748A1

PIN,20mm OD x 125mm L

1шт.

14

153749A1

RING

1шт.

15

169283A1

PIN,80mm OD x 510mm L

1шт.

16

162995A1

O-RING

2шт.

17

153748A1

PIN,20mm OD x 125mm L

1шт.

18

153749A1

RING

1шт.

19

KRV2719

PIN

1шт.

20

160402A1

O-RING

4шт.

21

160405A1

SHIM

2шт.

22

514-1222

BOLT,Hex, M20 x 1.5 x 170mm, Cl 10.9

1шт.

23

829-11420

NUT,M20 x 1.5, Cl 10

2шт.

24

KRV2368

PIN,75mm OD x 241mm L

1шт.

25

153688A1

O-RING,112mm ID x 8mm Width

SEALRING

2шт.

26

160404A1

SHIM

2шт.

27

514-1221

BOLT,Hex, M20 x 1.5 x 160mm, Cl 10.9

1шт.

28

829-11420

NUT,M20 x 1.5, Cl 10

2шт.

29

153630A1

LUBE NIPPLE

1шт.
