(09-09) - CONTROLS - OPERATORS COMPARTMENT

Запчасти Case CX160B (09-09) - CONTROLS - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS

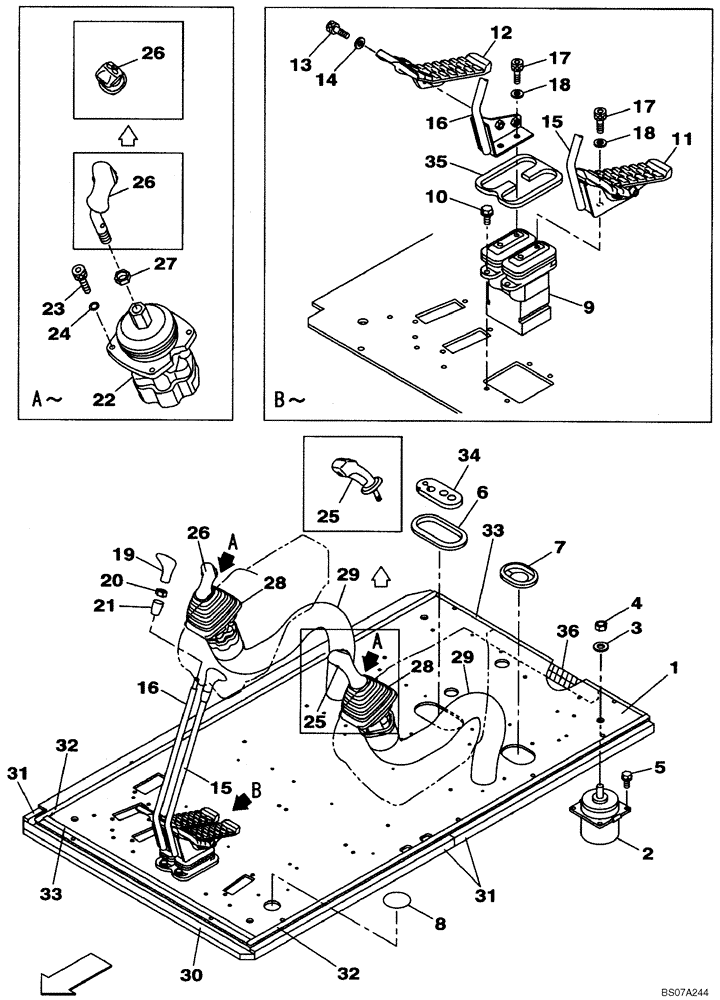

Схема запчастей Case CX160B - (09-09) - CONTROLS - OPERATORS COMPARTMENT (09) - CHASSIS/ATTACHMENTS
8
5
33
28
28
7
18
30
18
24
1
27
35
4
21
10
26
26
17
22
9
14
31
31
34
16
20
15
11
17
15
36
25
2
29
12
29
26
3
32
13
6
19
23
32
25
16
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHJ14080

FLOOR

1шт.

2

KHJ12900

SILENTBLOC

4шт.

2

KHJ22170

RUBBER PAD

For ROPS Only

4шт.

3

150714A1

WASHER

4шт.

4

829-1416

NUT,M16, Cl 10

4шт.

5

KHN3009

BOLT,Spcl

Replaces KHN3029

16шт.

6

KHJ1375

GROMMET

1шт.

7

162625A1

GROMMET

1шт.

8

KHJ14570

GROMMET

1шт.

9

KRJ5803

CONTROL BLOCK

See Figure 08-72, No longer Available, Order KHJ19270

1шт.

9

KHJ19270

CONTROL BLOCK

See Figure 08-72A

1шт.

10

166052A1

BOLT

4шт.

11

KHJ13840

PEDAL

Left Hand

1шт.

12

KHJ13830

PEDAL

Right Hand

1шт.

13

KHJ1820

BOLT,Hex Skt Hd

4шт.

14

150604A1

WASHER

4шт.

15

KHJ14430

CONTROL LEVER

Left Hand

1шт.

16

KHJ14440

CONTROL LEVER

Right Hand

1шт.

17

165404A1

BOLT,Hex Skt, M10 x 20mm

4шт.

18

150604A1

WASHER

4шт.

19

KHJ2896

HANDLE

Granite Black

2шт.

20

150373A1

NUT

2шт.

21

KHJ2897

SPACER

Granite Black

2шт.

22

KHJ13290

CONTROL BLOCK

See Figure 08-82

2шт.

23

108R006Y020R

BOLT

8шт.

24

892-11006

LOCK WASHER,M6

8шт.

25

KHJ16151

HANDLE

Replaces KHJ16150

1шт.

26

KHJ16141

GRIP

Replaces KHJ16140

1шт.

27

151154A1

JAM NUT

2шт.

28

KHN16760

BELLOWS

2шт.

29

KHJ14470

HOSE PROTECTION

2шт.

30

KHJ10640

SEAL

1шт.

31

KHJ12660

SEAL

3шт.

32

KHJ13580

SEAL

2шт.

33

KHJ13590

SEAL

2шт.

34

KHJ13560

SEAL

1шт.

35

KHJ13910

SEAL

1шт.

36

KLN0257

SEAL

1шт.
