(09-65) - LUBRICATION CIRCUIT - BOOM

Запчасти Case CX130B (09-65) - LUBRICATION CIRCUIT - BOOM (09) - CHASSIS/ATTACHMENTS

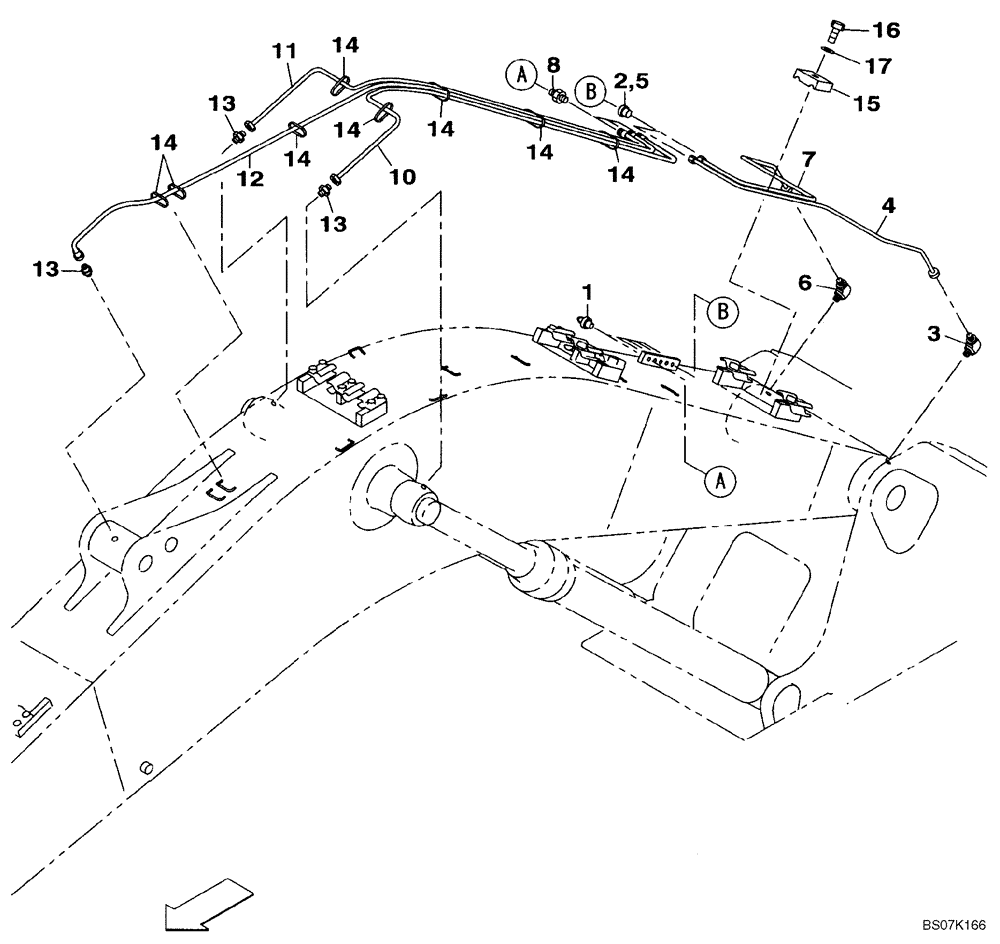

Схема запчастей Case CX130B - (09-65) - LUBRICATION CIRCUIT - BOOM (09) - CHASSIS/ATTACHMENTS
13
7
11
16
1
17
5
14
2
13
14
6
14
14
10
12
13
3
15
14
14
14
4
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

153630A1

LUBE NIPPLE

5шт.

2

152599A1

MULTIPOLE CONNECTOR

1шт.

3

152627A1

ELBOW

1шт.

4

KNV17380

HYD TUBE

1шт.

5

152599A1

MULTIPOLE CONNECTOR

1шт.

6

152627A1

ELBOW

1шт.

7

KNV17390

HYD TUBE

1шт.

8

KRJ4050

ADAPTER

3шт.

10

KHJ2011

HOSE

1шт.

11

KHJ2059

HOSE

1шт.

12

KHJ2070

HOSE

1шт.

13

153603A1

ADAPTER

3шт.

14

150067A1

MOUNTING CLIP

8шт.

15

KUV10450

CLAMP

1шт.

16

627-8030

BOLT,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

1шт.

17

153081A1

WASHER

1шт.
