Запчасти Case CX130B (02-05) - RADIATOR AND CONNECTIONS (02) - ENGINE

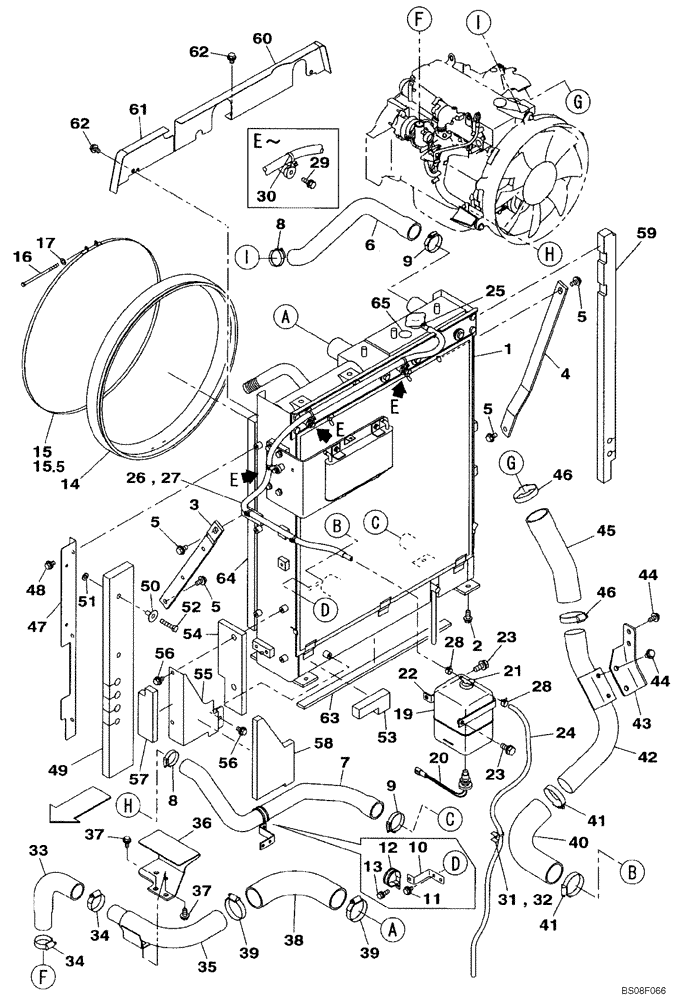

Схема запчастей Case CX130B - (02-05) - RADIATOR AND CONNECTIONS (02) - ENGINE
28
48
5
20
35
5
9
34
52
16
31
37
55
4
42
62
41
3
12
25
23
10
22
57
11
5
1
26
21
9
54
46
33
32
43
50
23
24
40
8
46
44
39
44
47
7
30
37
58
8
56
60
15.5
5
65
41
49
39
15
27
62
38
2
61
19
13
45
59
56
28
51
6
36
14
64
53
63
29
34
17

Артикул

Название

Примечание

Количество

1

KNH10450

RADIATOR

See Figure 02-06

1шт.

2

166352A1

BOLT

4шт.

3

KLH10890

STAY

1шт.

4

KLH10240

STAY

1шт.

5

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

6

KNH10210

RADIATOR HOSE

1шт.

7

KLH10260

RADIATOR HOSE,37.10 mm ID

1шт.

8

165792A1

COLLAR

2шт.

9

165793A1

COLLAR

2шт.

10

KLH10270

SUPPORT

1шт.

11

166345A1

BOLT

2шт.

12

KLH10280

COLLAR CLAMP

1шт.

13

KHJ1215

BOLT,Spcl

1шт.

14

KNH10600

RUBBER SEAL

Replaces KLH10900

1шт.

15

KHH12380

MOUNTING CLIP

If Used, Replaces KLH10300

1шт.

15.5

KHH12410

COLLAR CLAMP

Replaces KLH10300

1шт.

16

KRH1377

BOLT,Spcl

No Longer Used, Order KHH12410

1шт.

17

895-11005

WASHER,5.5mm ID x 10mm OD x 1mm Thk

No Longer Used, Order KHH12410

1шт.

KHH10840

RESERVOIR, COOLANT E

Incl. Ref. 19 - 21

1шт.

19

NSS

NOT SOLD SEPARAT

Tank

1шт.

20

161740A1

SWITCH

Coolant Reservoir

1шт.

21

KHH10860

PLASTIC PLUG

1шт.

22

KNH10550

BRACKET

HOLDER

1шт.

23

166052A1

BOLT

2шт.

24

KHH0327

HOSE

HOSE, Rubber

1шт.

25

165951A1

CLAMP

1шт.

26

150740A1

HOSE

1шт.

27

157138A1

PLASTIC-RUBBER TUBE,13 mm ID, 17.5 mm OD, 1600 mm Length

1шт.

28

165951A1

CLAMP

2шт.

29

KHJ1215

BOLT,Spcl

4шт.

30

KHR2584

CLAMP

4шт.

31

KHR10220

MOUNTING CLIP

1шт.

32

150496A1

MOUNTING CLIP

1шт.

33

KLH10310

RADIATOR HOSE

1шт.

34

164966A1

HOSE CLAMP

2шт.

35

KNH10230

AIR DUCT

1шт.

36

KLH10790

SUPPORT

1шт.

37

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

38

KLH10320

RADIATOR HOSE

1шт.

39

164967A1

COLLAR

2шт.

40

KLH10330

RADIATOR HOSE

1шт.

41

164967A1

COLLAR

2шт.

42

KLH10360

AIR DUCT

1шт.

43

KLH10380

SUPPORT

1шт.

44

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

4шт.

45

KLH10340

RADIATOR HOSE

1шт.

46

164967A1

COLLAR

2шт.

47

KLH10410

SUPPORT

1шт.

48

166345A1

BOLT

3шт.

49

KLH10430

SEAL

1шт.

50

KHH0358

RETAINER

2шт.

51

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

52

827-8040

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

2шт.

53

KNH10270

SEAL

SEAL, CUSHION, Front Small

1шт.

54

KNH10280

SEAL

SEAL, CUSHION, Side Large

1шт.

55

KNH10260

BRACKET

BRACKET

1шт.

56

166345A1

BOLT

3шт.

57

KNH10290

SEAL

SEAL, CUSHION, Side Small

1шт.

58

KNH10300

SEAL

SEAL, CUSHION, Front Large

1шт.

59

KLH10800

SEAL

1шт.

60

KLH10740

SUPPORT

Long

1шт.

61

KLH10750

SUPPORT

Short

1шт.

62

166345A1

BOLT

6шт.

63

KLH10480

SEAL

Bottom

1шт.

64

KLH10880

SEAL

1шт.

65

162468A1

DECAL

1шт.

Выбрано товаров: 66
