(08-50) - HYDRAULIC CIRCUIT - OPTIONAL (3-WAY - SMALL FLOW) - PLUG, BLANK-OFF -

Запчасти Case CX130B (08-50) - HYDRAULIC CIRCUIT - OPTIONAL (3-WAY - SMALL FLOW) - PLUG, BLANK-OFF - (08) - HYDRAULICS

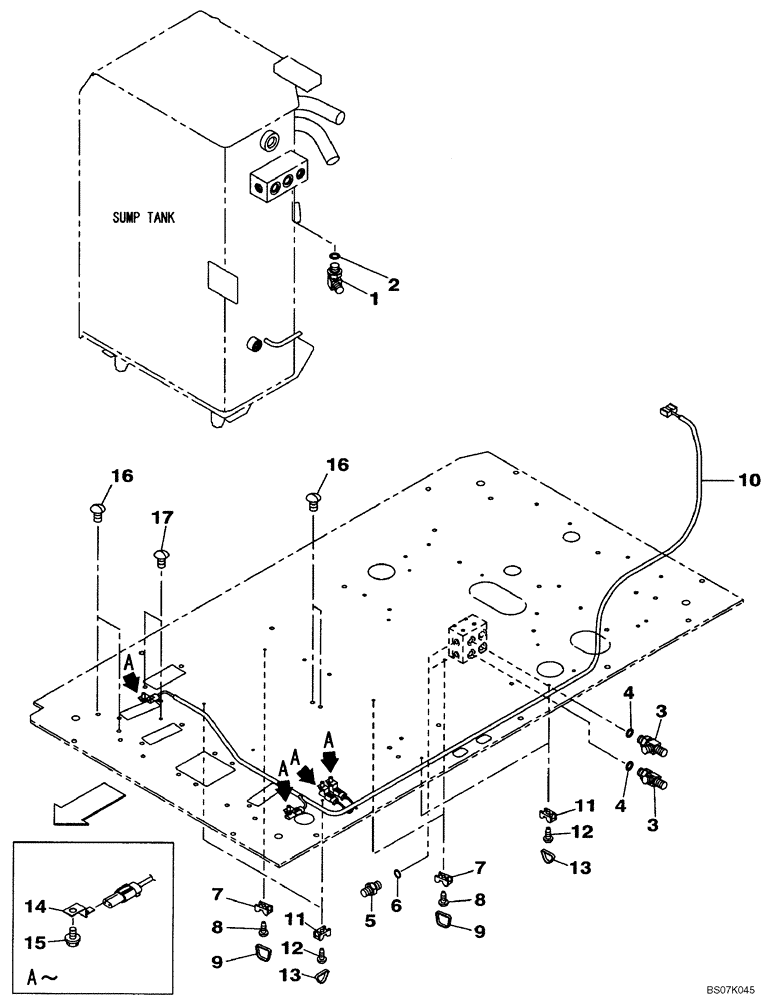

Схема запчастей Case CX130B - (08-50) - HYDRAULIC CIRCUIT - OPTIONAL (3-WAY - SMALL FLOW) - PLUG, BLANK-OFF - (08) - HYDRAULICS
14
16
7
5
8
17
13
6
11
12
1
16
4
15
3
2
9
4
11
9
8
12
7
3
13
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 2

2шт.

2

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

3

159497A1

TEE

Incl. 4

2шт.

4

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

5

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 6

2шт.

6

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

7

150860A1

COLLAR

3шт.

8

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

3шт.

9

150496A1

MOUNTING CLIP

3шт.

10

KHR15960

WIRE HARNESS

1шт.

11

150860A1

COLLAR

4шт.

12

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

4шт.

13

150496A1

MOUNTING CLIP

4шт.

14

158962A1

CLIP

4шт.

15

166345A1

BOLT

4шт.

16

KHJ15060

CAP

4шт.

17

KHJ15080

CAP

4шт.
