(CX130B) - CRAWLER EXCAVATOR TIER 3 (1/07-6/16)
/
(08) - HYDRAULICS
/

(08-36) - HYDRAULICS, AUXILIARY - MULTI-PURPOSE + 3 WAY VALVE, PEDAL ACTIVATED

Запчасти Case CX130B (08-36) - HYDRAULICS, AUXILIARY - MULTI-PURPOSE + 3 WAY VALVE, PEDAL ACTIVATED (08) - HYDRAULICS

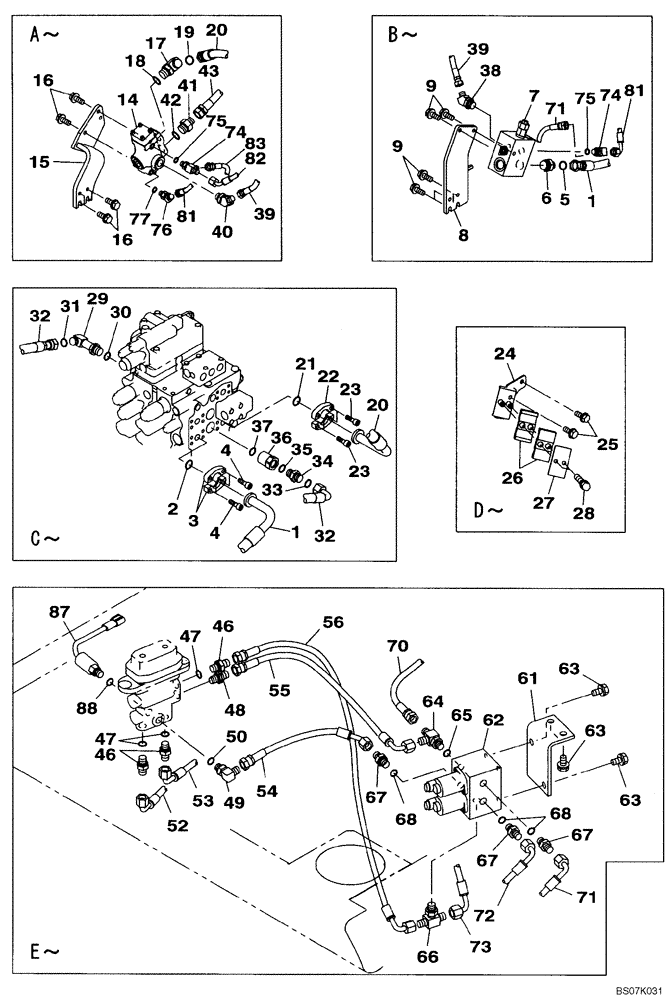

Схема запчастей Case CX130B - (08-36) - HYDRAULICS, AUXILIARY - MULTI-PURPOSE + 3 WAY VALVE, PEDAL ACTIVATED (08) - HYDRAULICS
28
67
27
25
34
88
66
65
21
41
67
23
23
3
8
50
74
83
74
68
22
19
73
16
47
42
63
18
15
76
33
61
47
7
62
14
32
4
43
29
82
63
9
68
71
49
38
9
64
39
48
40
81
32
87
70
2
20
1
67
52
75
53
30
72
16
26
63
75
71
6
6
24
46
17
39
46
20
36
56
4
81
77
31
37
55
54
1
35

№

Артикул

Название

Примечание

Количество

1

KNJ12830

HOSE ASSY.

1шт.

2

155210A1

O-RING

1шт.

3

153458A1

FLANGE

2шт.

4

862-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

5

KHJ1360

O-RING,0.07" Thk x 0.739" ID

1шт.

6

KHJ1941

FITTING

1шт.

7

KHJ10410

VALVE SECTION

See Figure 08-78

1шт.

8

KNJ14840

BRACKET

1шт.

9

166352A1

BOLT

6шт.

14

KHJ10420

VALVE SECTION

See Figure 08-77

1шт.

15

KNJ14830

BRACKET

1шт.

16

166352A1

BOLT

6шт.

17

KHJ14700

ELBOW

1шт.

18

154523A1

O-RING

1шт.

19

KHJ1360

O-RING,0.07" Thk x 0.739" ID

1шт.

20

KNJ15050

HYDRAULIC HOSE

1шт.

21

155210A1

O-RING

1шт.

22

153458A1

FLANGE

2шт.

23

862-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

4шт.

24

KNJ14020

BRACKET

1шт.

25

166352A1

BOLT

2шт.

26

KLJ10730

COLLAR CLAMP

2шт.

27

KRH10210

PLATE

1шт.

28

166347A1

BOLT,Sems, M10 x 30mm

2шт.

29

KHJ14690

ELBOW

1шт.

30

154487A1

O-RING

1шт.

31

155204A1

O-RING

1шт.

32

KNJ12880

HOSE ASSY.,12.70 mm ID x 930.00 mm

1шт.

33

155204A1

O-RING

1шт.

34

KHJ14710

ADAPTER

1шт.

35

154487A1

O-RING

1шт.

36

KHJ14720

CHECK VALVE

1шт.

37

154495A1

O-RING

1шт.

38

KHJ2243

ELBOW

1шт.

39

KHJ17820

HYDRAULIC HOSE

1шт.

40

KHJ2243

ELBOW

1шт.

41

169040A1

ADAPTER

Incl. 42

1шт.

42

154523A1

O-RING

1шт.

43

KEJ0397

HYDRAULIC HOSE

1шт.

46

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 47

3шт.

47

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

48

161841A1

HYD CONNECTOR

1шт.

49

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

Incl. 50

1шт.

50

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

52

KHJ2198

HOSE,6.3mm ID x 2850mm L

2850 mm

1шт.

53

KHJ2440

HOSE

1шт.

54

KHJ2244

HOSE

600 mm

1шт.

55

KHJ2085

HOSE

600 mm

1шт.

56

KHJ2194

HOSE,6.3mm ID x 650mm L

650 mm

1шт.

61

KHJ11510

SUPPORT

1шт.

62

KHJ14780

VALVE SECTION

See Figure 08-74

1шт.

63

166351A1

BOLT,Sems, M10 x 20mm

4шт.

64

159497A1

TEE

Incl. 65

1шт.

65

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

66

167321A1

TEE

1шт.

67

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

Incl. 68

3шт.

68

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

70

KHJ2047

HOSE

650 mm

1шт.

71

KHJ12230

HYDRAULIC HOSE

1шт.

72

KHJ17840

HOSE

1шт.

73

KHJ2086

HOSE,6.3mm ID x 700mm L

700 mm

1шт.

74

159497A1

TEE

Incl. 75

2шт.

75

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

76

150933A1

ELBOW

Incl. 77

1шт.

77

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

81

KHJ17770

HOSE

1шт.

82

KHJ17780

HOSE

1шт.

83

KHJ2033

HOSE

1шт.

87

KHR10820

PRESSURE SWITCH

Incl. 88

1шт.

88

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

Выбрано товаров: 70
