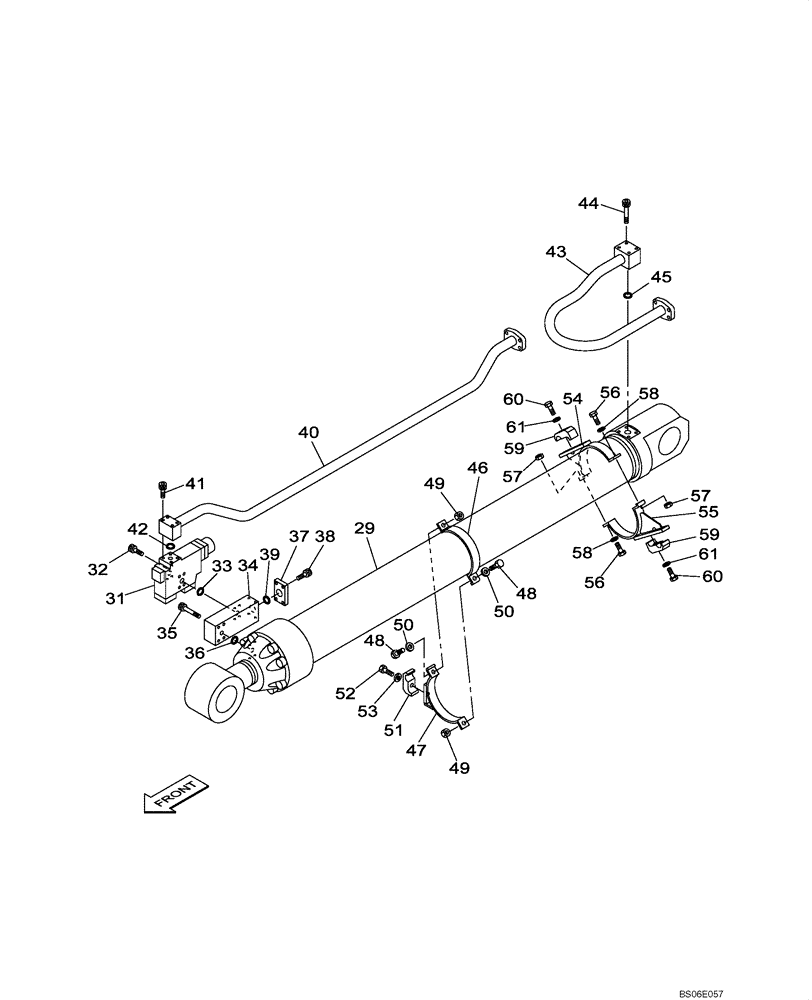

Запчасти Case CX800 (08-018-01[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER - BOOM (7.25 M) - (WITH VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

29

KUV10610

HYDRAULIC CYLINDER

Arm, Incl. 30, No Other Component Parts Available At Time Of Printing

1шт.

30

KUV0037

BUSHING

Not Illustrated

2шт.

31

KUV0271

VALVE

See Figure 08-401-00 01

1шт.

32

162030A1

BOLT,Hex Skt Hd

4шт.

33

154589A1

O-RING

1шт.

34

KUV0278

JUNCTION BOX

1шт.

35

108R016Y100R

BOLT

M16 x 100

4шт.

36

168211A1

O-RING

1.шт.

37

KUV0283

COUPLING FLANGE

1шт.

38

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

4шт.

39

168211A1

O-RING

1шт.

40

KUV0322

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

41

162030A1

BOLT,Hex Skt Hd

4шт.

42

164450A1

O-RING

1шт.

43

KUV0279

HYD TUBE

1шт.

44

108R016Y100R

BOLT

M16 x 100

4шт.

45

168211A1

O-RING

1шт.

46

KUV0273

CLAMP

1шт.

47

KUV0274

CLAMP

1шт.

48

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

2шт.

49

829-1412

NUT,M12, Cl 10.9

2шт.

50

150811A1

WASHER

W 12

2шт.

51

KUV0275

CLAMP

1шт.

52

102R016Y085R

BOLT

M16 x 85

1шт.

53

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W 16

1шт.

54

KUV0276

CLAMP

1шт.

55

KUV0280

CLAMP

1шт.

56

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

2шт.

57

829-1412

NUT,M12, Cl 10.9

2шт.

58

150811A1

WASHER

W 12

2шт.

59

KUV0275

CLAMP

2шт.

60

102R016Y085R

BOLT

M16 x 85

2шт.

61

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W 16

2шт.
