(08-017-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER - BOOM (8.40 M) - (WITHOUT VALVE, PRESSURE RELIEF)

Запчасти Case CX800 (08-017-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER - BOOM (8.40 M) - (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS

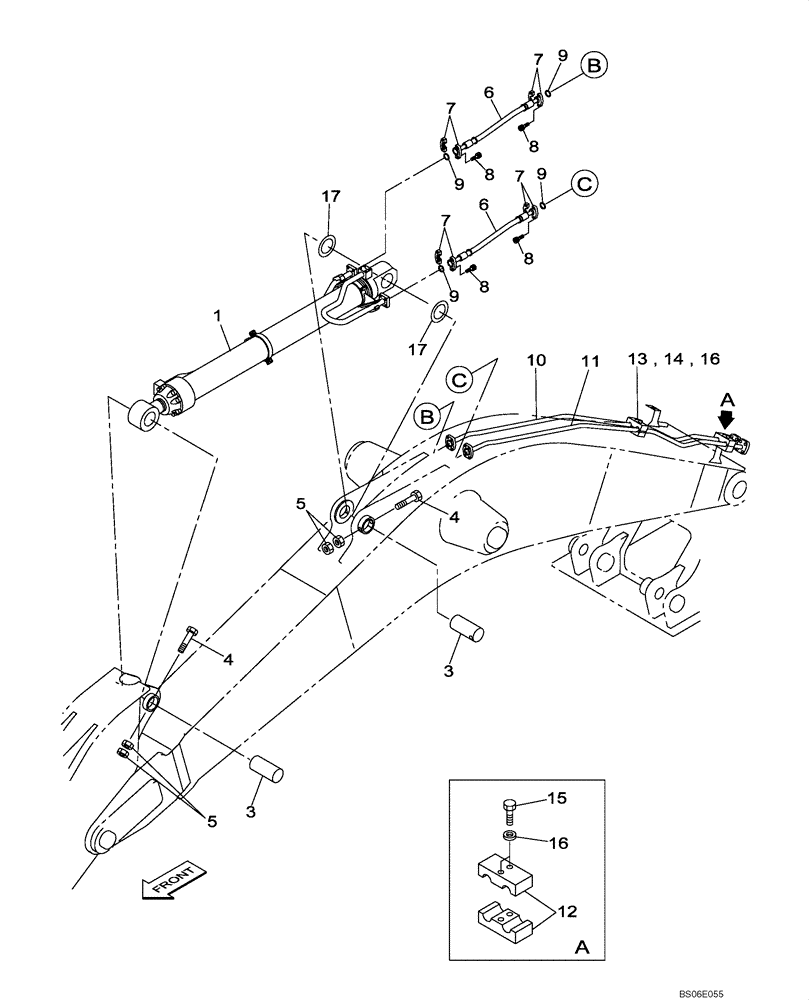

Схема запчастей Case CX800 - (08-017-00[01]) - HYDRAULIC CIRCUIT - DIPPER CYLINDER - BOOM (8.40 M) - (WITHOUT VALVE, PRESSURE RELIEF) (08) - HYDRAULICS
4
17
1
9
7
13
9
10
14
5
3
15
8
12
16
8
6
6
8
7
17
16
7
3
8
9
11
9
7
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUV10030

HYDRAULIC CYLINDER

Arm; See Figure 08-304-00 01

1шт.

3

KUV0025

PIN

2шт.

4.

132R030W260N

BOLT,M30 x 2 x 260mm

M30 x 2 x 260

2шт.

5

829-13430

NUT,M30 x 1.5, Cl 10

4шт.

6

KUV0051

HYDRAULIC HOSE,38.10 mm ID x 1550.00 mm

2шт.

7

KTJ0169

FLANGE

8шт.

8

862-16050

HEX SOC SCREW,M16 x 50mm, Cl 12.9

16шт.

9

168211A1

O-RING

4шт.

10

KUV0246

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

11

KUV0245

HYD TUBE,38.6 mm ID x 48.6 mm OD

1шт.

12

KUV0175

CLAMP BRACKET

2шт.

13

KUV0058

CLAMP BRACKET

2шт.

14

827-16090

BOLT,Hex, M16 x 2 x 90mm, Cl 10.9

2шт.

15

827-16110

BOLT,Hex, M16 x 2 x 110mm, Cl 10.9

2шт.

16

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W 16

4шт.

17

KHV0287

SHIM

1шт.
